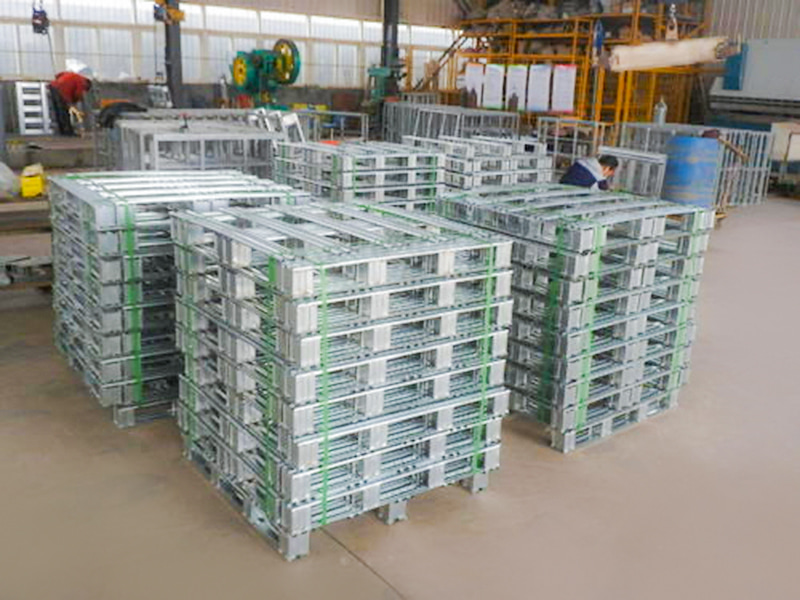

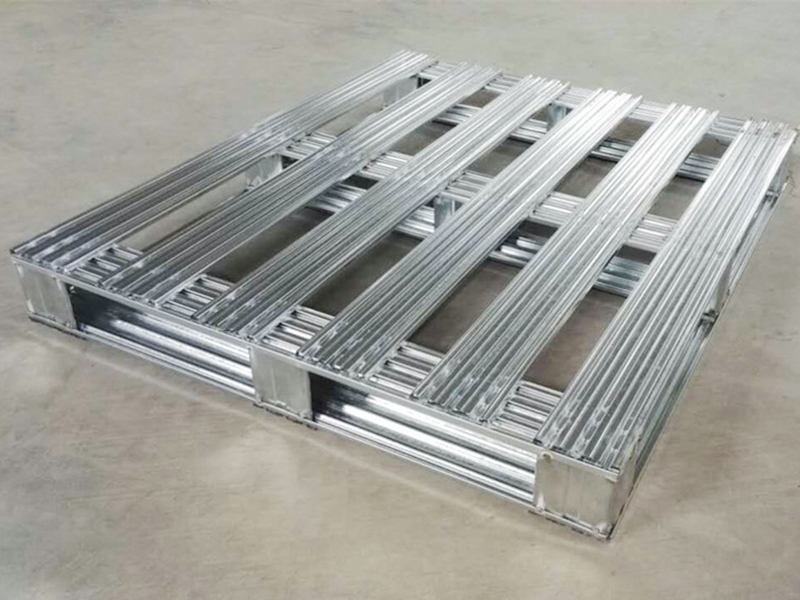

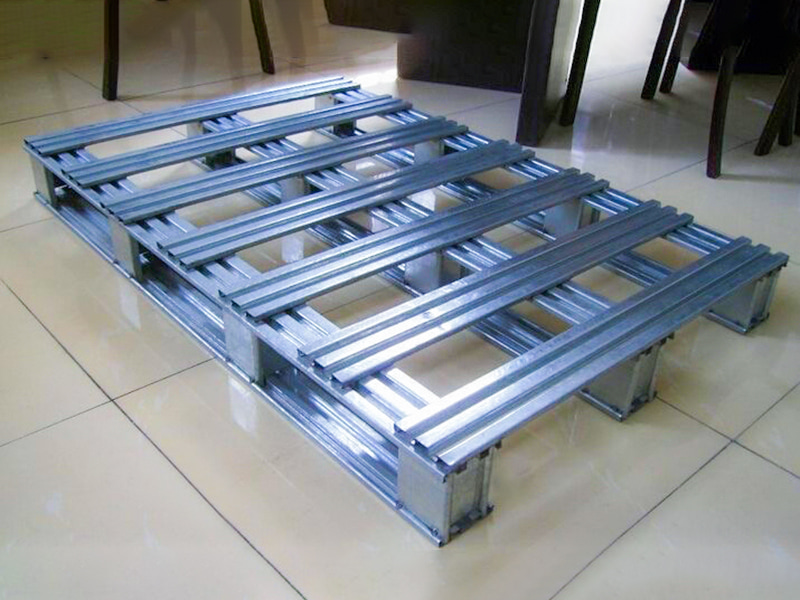

Stroj na formovanie profilov paliet je inteligentné valcovacie zariadenie špeciálne používané na výrobu základných komponentov celooceľových paliet v logistických a skladových systémoch. Nepretržite za studena ohýba vysokopevnostné oceľové zvitky (Q235/Q345, hrúbka 1,0-2,0 mm) do štandardizovaných profilov, ako sú stĺpy, nosníky a výstuže panelov prostredníctvom viacerých vysokopevnostných valcov, čím sa dosahuje vysoká nosnosť, dlhá životnosť a modulárna rýchla montáž paliet.
Jiangyin Hailong Machinery Factory je Stroj na tvarovanie profilov paliet Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Stroj na tvarovanie profilov paliet na predaj.
Hlavné funkcie a technické vlastnosti:
(1). Super pevná nosná konštrukcia
Vystuženie panelov: vlnité rebrá v tvare Ω (výška 15-25 mm), zvyšujúce ohybovú tuhosť panelu o 300%.
Zámok nosníka: samosvorný dizajn rybinovej drážky, zásuvná odolnosť proti vytiahnutiu ≥5 kN (nie je potrebné zváranie/skrutky).
(2). Vysoko účinný antikorózny proces
Základný materiál: žiarovo pozinkovaný oceľový plech (vrstva zinku ≥80μm)
Online elektrostatický striekací epoxidový náter (hrúbka ≥60μm), odolnosť proti korózii soľným sprejom ≥1000 hodín.
(3). Inteligentná flexibilná výroba
Systém rýchlej výmeny valcov: výmena špecifikácií paliet (1200×800/1200×1000 mm) trvá len 20 minút.
Laserové kódovanie: automatické gravírovanie úrovne zaťaženia (úroveň A/B/C) a QR kódu výrobnej šarže.
Zloženie základného systému zariadenia:
Hydraulický odvíjač: zaťaženie hydraulického rozťažného ložiska 5 ton oceľových zvitkov, presnosť korekcie EPC ±0,3 mm.

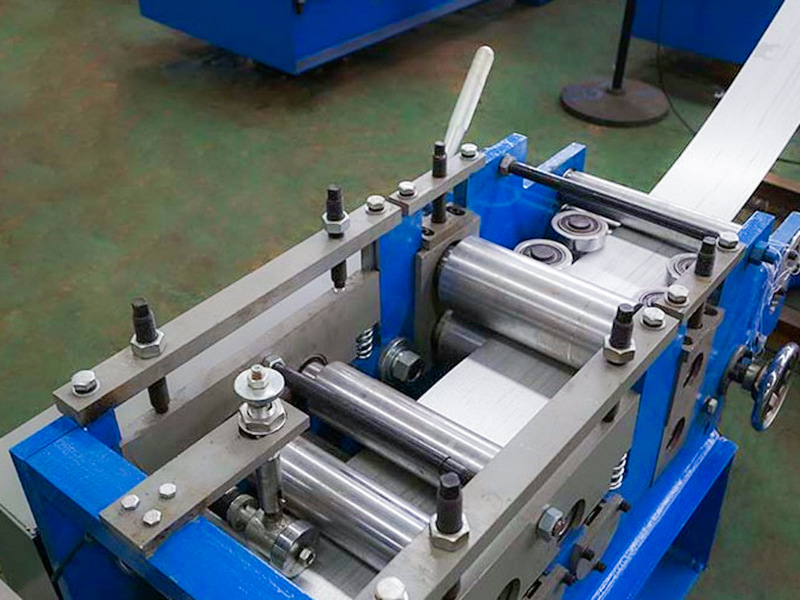

Vysoko pevný nivelačný stroj: 9 valcov vyrovnáva dosky s hrúbkou 2,0 mm, aby sa eliminovalo kosákovité ohýbanie (rovnosť ≤1 mm/m).

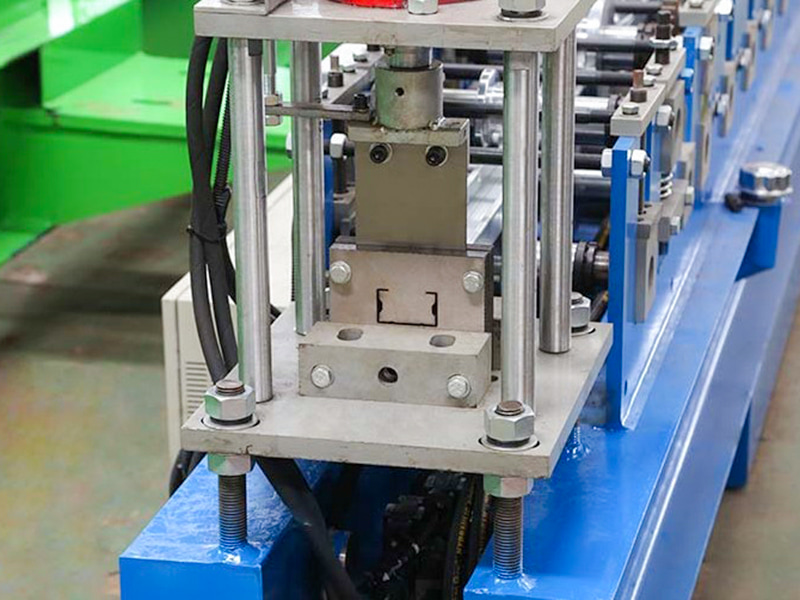

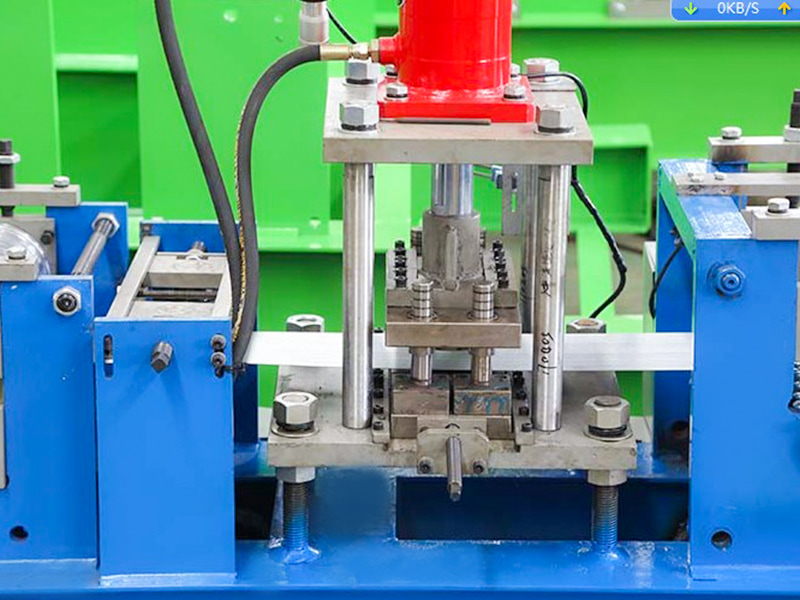

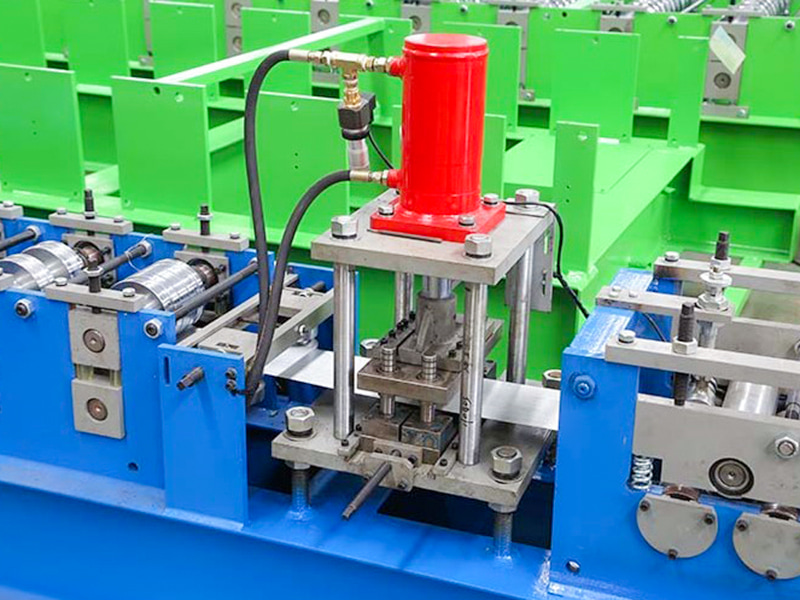

Presná dierovacia jednotka: Servo dierovanie synchronizuje dierovanie:
• Spojovacie otvory pre stĺpy (Φ12 ± 0,1 mm)
• Otvory pre vysokozdvižný vozík (100×50 ± 0,2 mm).

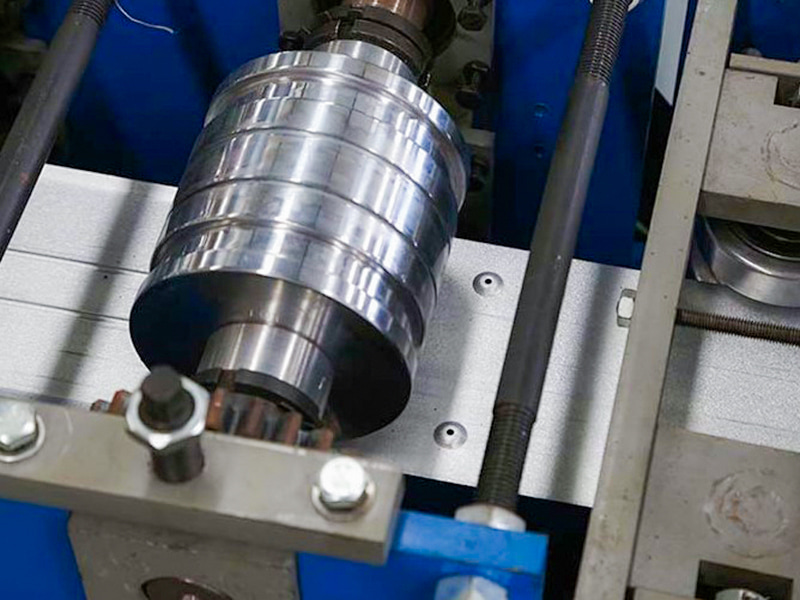

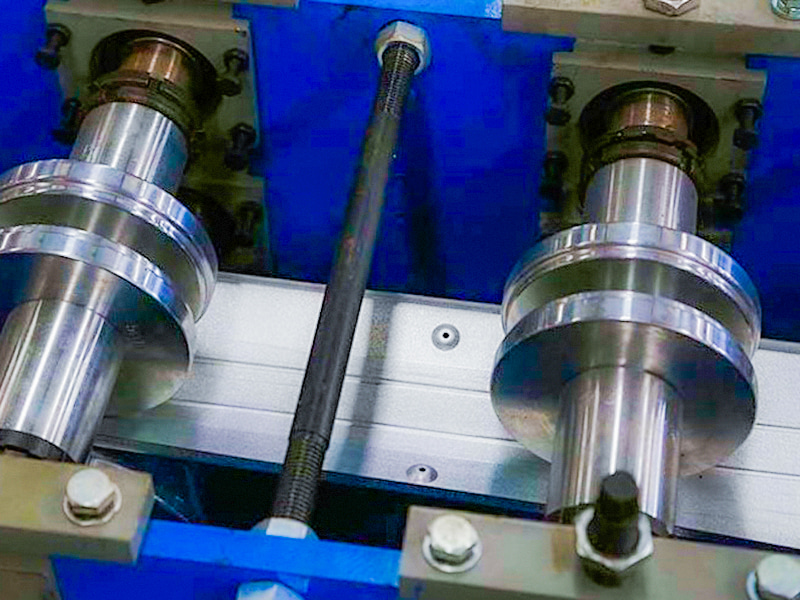

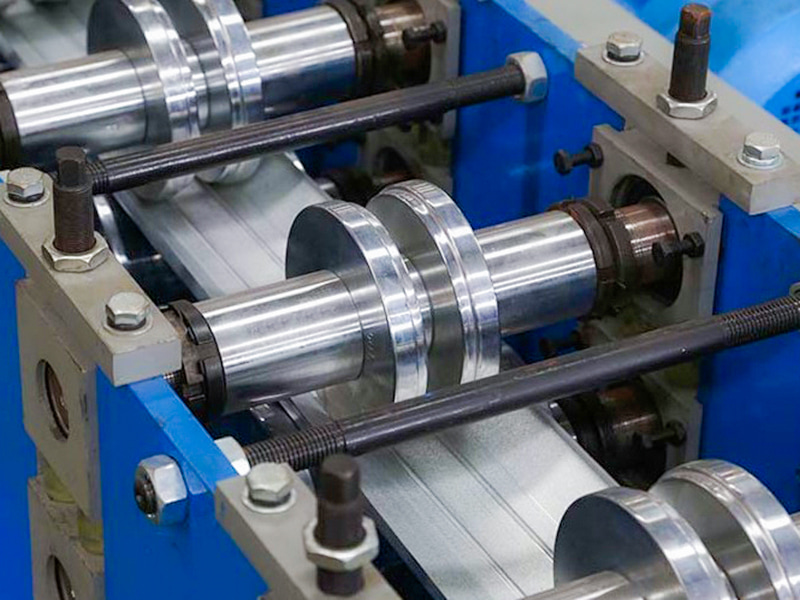

Stroj na tvárnenie kompozitných profilov (modul jadra): 18-22 sád karbidových valcov (SKD11), ktoré vykonávajú postupné lisovanie
Elektrostatické striekanie online: Výťažnosť prášku ≥ 98 %, teplota vytvrdzovania náteru 200 °C ± 5 °C (úroveň priľnavosti 0).
Servo rezanie na dĺžku: Rezanie letmou pílou (sklon rezu ≤ 0,5°), rozsah dĺžok 0,5-2,5 m (tolerancia ± 0,3 mm).
Inteligentný paletizačný robot: Vizuálne identifikuje typy profilov a ich triedenie a stohy (stĺpce/nosníky/panely v samostatných skladoch.
Digital Twin Kontrolný systém: Monitorovanie tlaku a teploty valcov v reálnom čase, predpovedá cykly údržby a udržiava mieru prestojov ≤ 0,5 %.
Hodnota priemyselnej aplikácie:
Zníženie nákladov a zlepšenie efektivity: Výrobná kapacita jednej linky dosahuje 50 – 80 metrov za minútu, čo je 15-krát rýchlejšie ako pri zváraní, čím sa výrobné náklady znižujú o 40 %.
Optimalizácia priestoru: Stabilný dizajn (prázdne palety je možné stohovať ≥ 5 vrstiev), čím sa ušetrí 60 % úložného priestoru.
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.40 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Oceľ Cr12MoV | Vákuové kalenie |
| Hlavný hriadeľ | φ75, 40Cr | Kalenie a temperovanie |
| Vytváranie skupín | 20 | |
| Výkon hlavného motora | 18,5 kW, séria K | |
| Prevodovka hlavného pohonu | Reťaz a prevod | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 22 kW |
| Režim dierovania | Dierovacie zariadenie | |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Control System | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 28 metrov | |
| Hmotnosť zariadenia | Okolo 8 ton | |
| Hrúbka suroviny | 1,0-2,0 mm | Q235 galvanizovaná cievka |
| Rýchlosť výroby | 156 ~ 20 m/min $ $ | |
