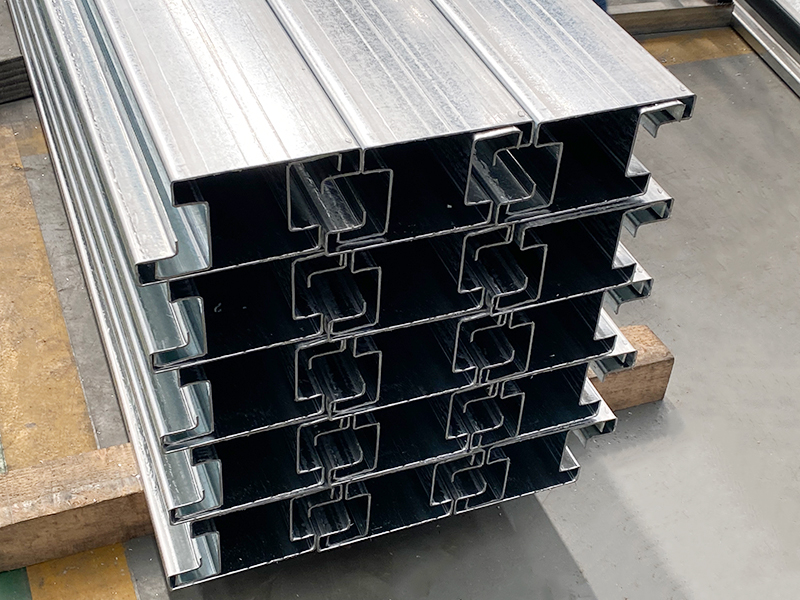

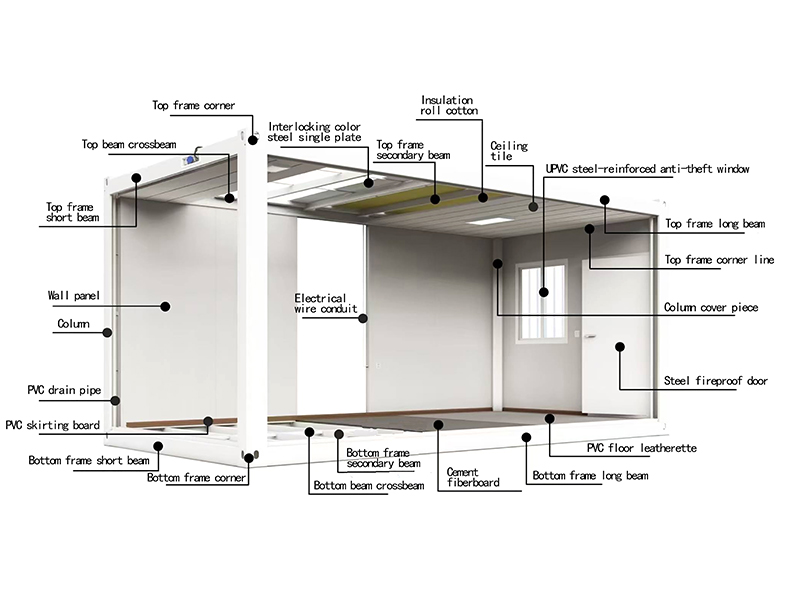

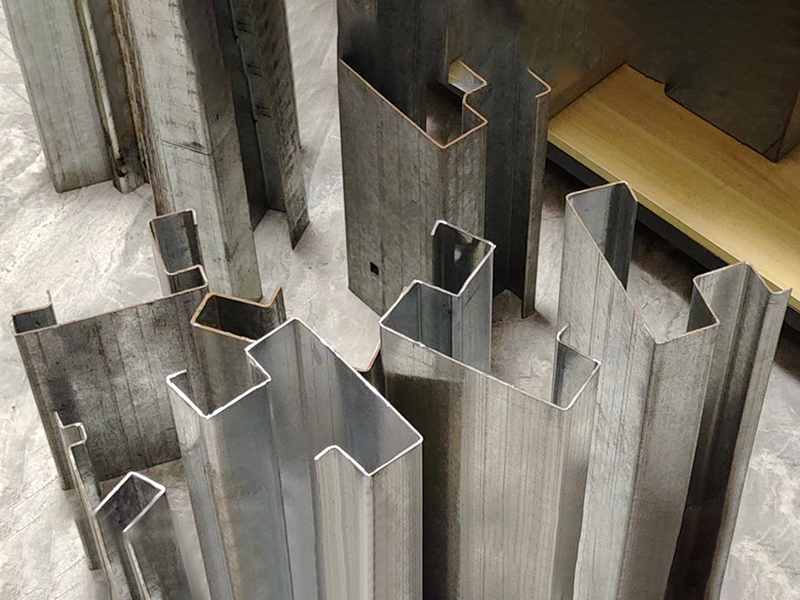

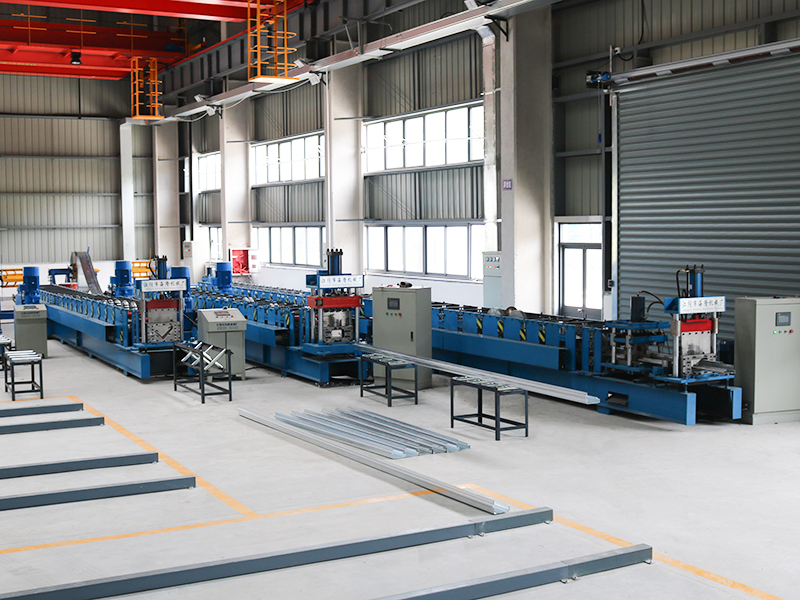

Stroj na tvarovanie horných nosníkov s plochými kontajnermi je špeciálne prispôsobený na výrobu strešných konštrukcií plochých kontajnerov. Prostredníctvom vysoko presného valcovania a inteligentného ovládania realizuje plne automatickú výrobu horného nosníka „oceľová cievka dovnútra → profil von“. Špeciálne sa používa na nepretržitú, efektívnu a veľkosériovú výrobu horného nosníka kontajnerových domov s plochým balením. Hrá kľúčovú úlohu pri výrobe modulárnych budov, pričom zabezpečuje pevnosť, presnosť a konzistenciu horného nosníka. Spolu so strojom na tvarovanie stĺpov tvorí základný výrobný systém skeletu kontajnerového domu s plochým balením, ktorý podporuje vývoj modulárnych budov v smere efektívnosti a štandardizácie.
Jiangyin Hailong Machinery Factory je Flatpack Container House Top Beam Roll Forming Machine Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Flatpack Container House Top Beam Roll Forming Machine na predaj.
Hlavné výhody:
Vysoká účinnosť: Nepretržitá výroba, rýchlosť môže dosiahnuť viac ako desať metrov až desiatky metrov za minútu, vhodná pre veľký dopyt.
Vysoká konzistencia: Automatizovaná výroba zaisťuje, že veľkosť a tvar každého stĺpca sú presne rovnaké a kvalita je stabilná.
Vysoké využitie materiálu: V porovnaní s razením alebo rezaním a zváraním neprodukuje valcovanie za studena takmer žiadny odpad (okrem hlavy a chvosta).
Dobrá pevnosť: Tvarovanie valcovaním za studena vytvorí určitý stupeň spevnenia, čo môže zlepšiť pevnosť profilu.
Nízke náklady: Výroba vo veľkom meradle výrazne znižuje výrobné náklady na jednu kolónu.
Vysoký stupeň automatizácie: Znížte manuálne zásahy a znížte intenzitu práce.
Hlavné komponenty
Odvíjač: Podoprite a rozložte oceľovú cievku.
Vyrovnávač: Odstráňte počiatočné ohýbanie a vlnitý tvar oceľovej cievky, aby ste zabezpečili, že materiál vstupujúci do tvárniaceho stroja je rovný.
Vodiace a podávacie zariadenie: Veďte oceľový pás tak, aby presne vstúpil do prvého tvarovacieho valca.

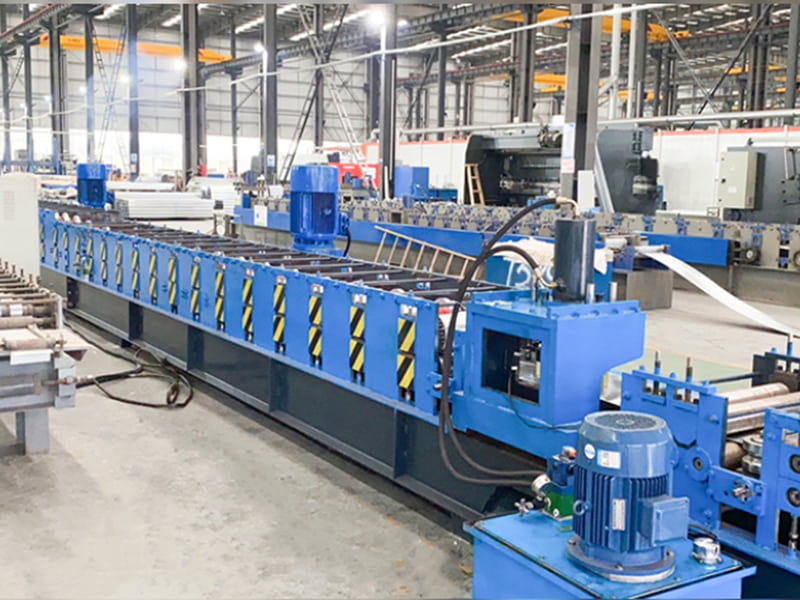

Hlavný stroj na tvarovanie valcovaním za studena (jadro): Obsahuje viacero skupín (zvyčajne desiatky skupín) rámov valcov na tvarovanie. Valce usporiadané nahor a nadol alebo vodorovne na každom ráme valcov postupne ohýbajú rovný oceľový pás do konečného prierezu.
Systém rezania veľkosti: Keď kontinuálny profil dosiahne prednastavenú dĺžku po tvarovaní, vykoná sa vysoko presné rezanie (bežné metódy zahŕňajú hydraulickú lietajúcu pílu, pneumatické dierovanie, servosledovacie pílenie atď.).
Zariadenie na vykladanie/prijímanie/stohovanie: Zbierajte, stohujte alebo prepravujte hotové výrobky po rezaní.
Riadiaci systém: Moderné zariadenia zvyčajne používajú riadenie PLC alebo CNC na dosiahnutie automatickej prevádzky, nastavenia parametrov, nastavenia dĺžky, diagnostiky porúch atď.
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.50 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Gr15SiMn | Vákuové kalenie |
| Hlavný hriadeľ | φ90, 40Cr | Kalenie a temperovanie |
| Vytváranie skupín | 32 | |
| Výkon hlavného motora | 30KW*2, Wannan | |
| Prevodovka hlavného pohonu | K127 (K127 špirálová prevodovka) | |
| Spôsob pohonu | 1,5-palcový dvojreťazový pohon | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 11 kW |
| Odvíjač | Záťaž 10 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 5,5 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 30 metrov | |
| Hmotnosť zariadenia | Približne 25 ton | |
| Hrúbka suroviny | 2,0 mm až 3,0 mm | Q235 galvanizovaná cievka |
| Šírka suroviny | 435 mm | |
| Rýchlosť výroby | Približne 15 m/min. | |
