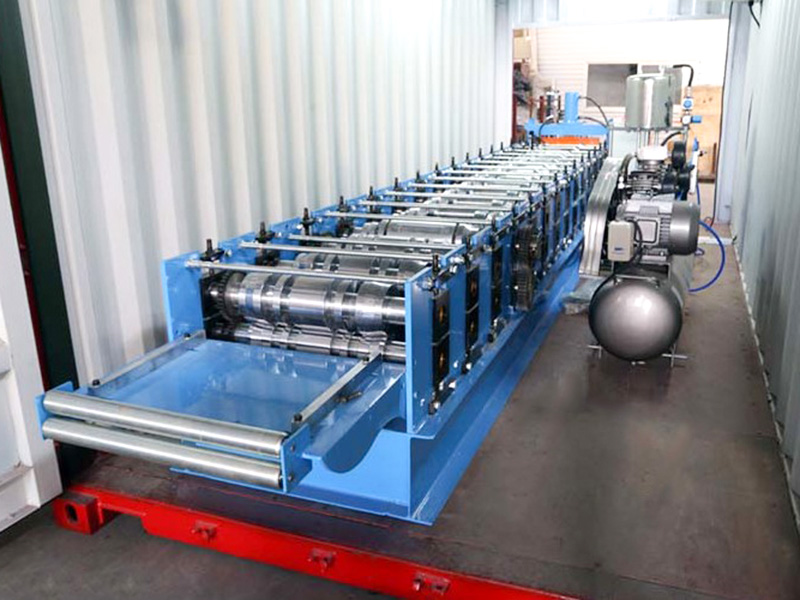

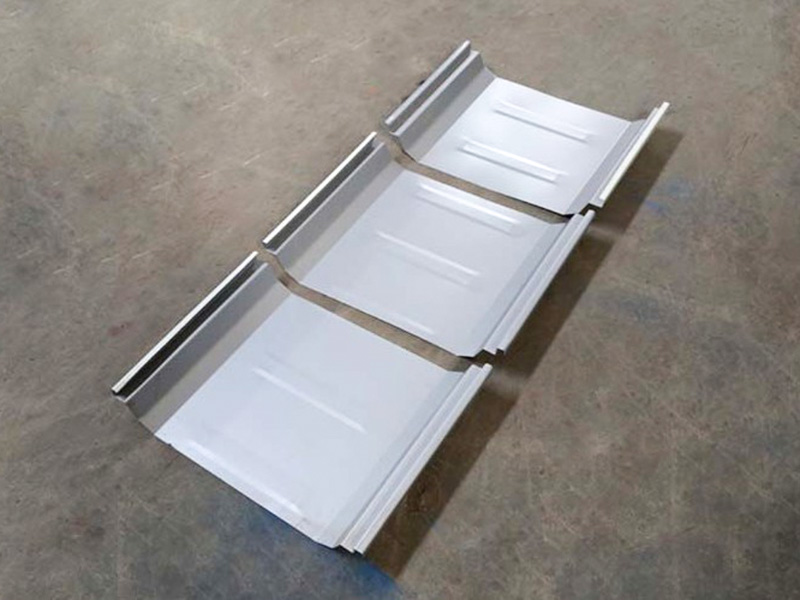

V porovnaní s bežným strojom na valcovanie strešných plechov má stroj na valcovanie so stojatou drážkou menšiu veľkosť tela, ale valcovacie nástroje sú pokročilejšie. Po prvé, stroj na valcovanie so stojatou drážkou môže vyrábať kovové strešné panely z vopred potiahnutej ocele, galvanizovanej ocele, zinkovo-hliníkových/zinkovo-hliníkových panelov a príležitostne aj hliníkových panelov. Stroj na valcovanie stojatou drážkou v skutočnosti vyrába skryté upevňovacie prvky alebo skryté upevňovacie strešné panely, ktoré sú na americkom trhu veľmi obľúbené. Na čínskom trhu môžu zákazníci zvyčajne nájsť stroje na valcovanie so stojatou drážkou 470 a 820 a na severoamerickom trhu, najmä na mexickom trhu, ich ľudia radi pomenujú stroje na valcovanie so stojatou drážkou LR18 / KR18 alebo LR24 / KR24. Okrem toho je najobľúbenejším strojom na tvarovanie valcov so stojatou drážkou strešný panel so skrytou stojatou drážkou 610.

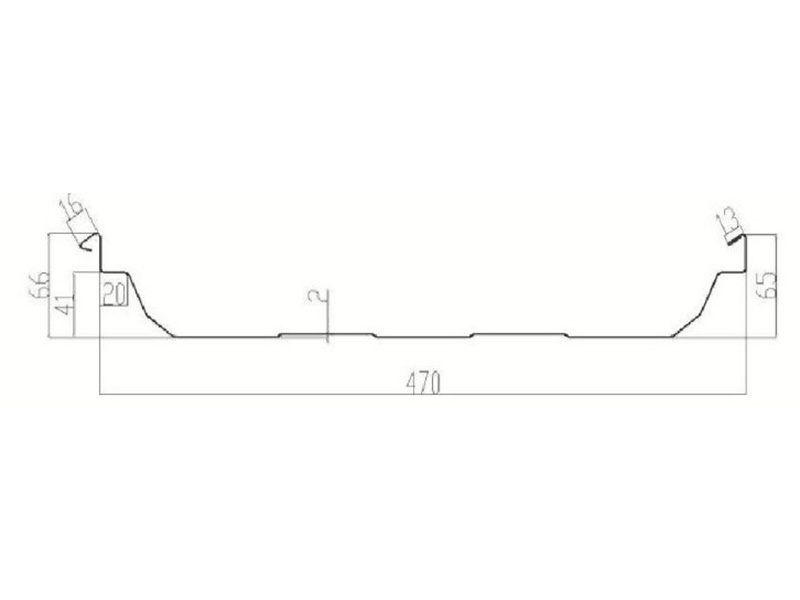

Jiangyin Hailong Machinery Factory je YX66-470 Vysoko špecifický stroj na tvarovanie valcov so stojatou drážkou Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame YX66-470 Vysoko špecifický stroj na tvarovanie valcov so stojatou drážkou na predaj.
Medzi základné komponenty zvyčajne patria:
Nakladač/Odvíjač: Nakladá a odvíja kovové zvitky.
Vodiace/vyrovnávacie zariadenie: Zabezpečuje, aby pás vstúpil do oblasti tvarovania rovno.

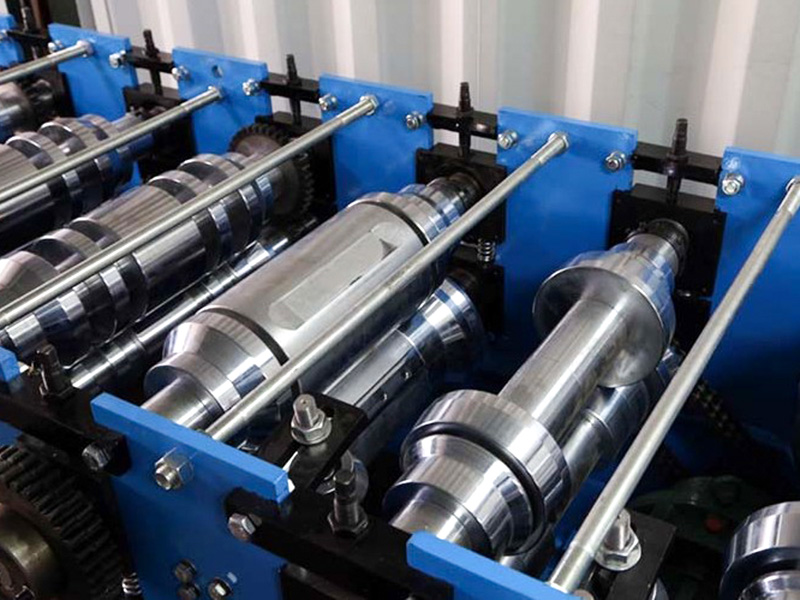

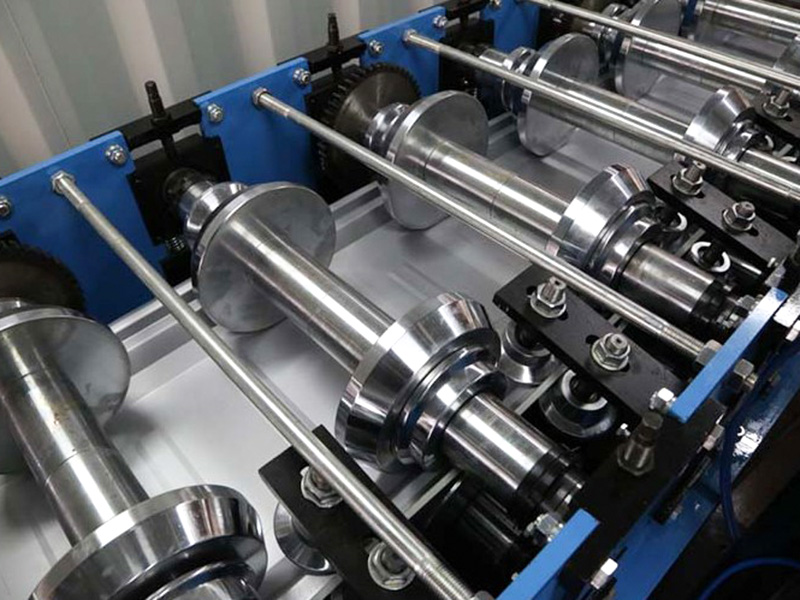

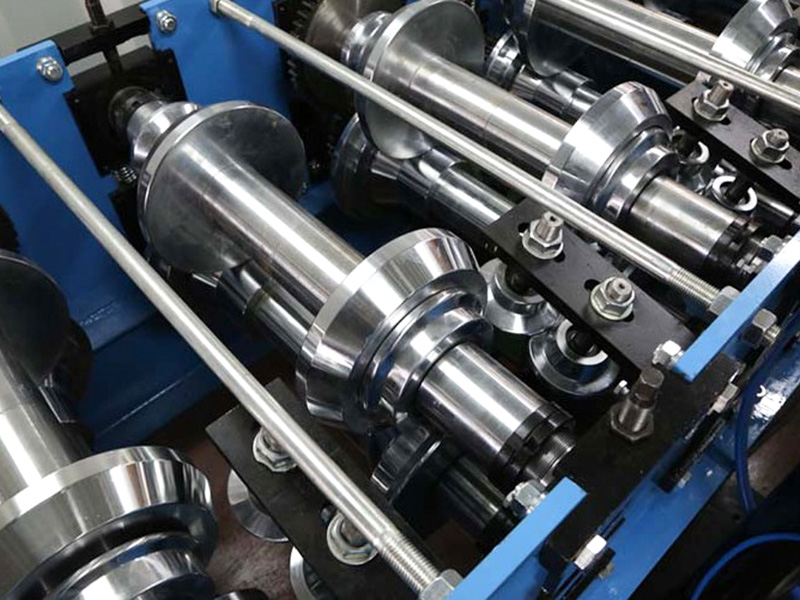

Viacstojanový tvarovací rám: Základný komponent, každý rám obsahujúci jeden alebo viac párov horných a spodných tvarovacích valcov, je zodpovedný za postupné ohýbanie kovu.
Dierovacia jednotka: Automatické hydraulické razenie a tvarovanie. Rôzne matrice môžu byť nakonfigurované tak, aby vyhovovali rôznym požiadavkám na lisovanie.

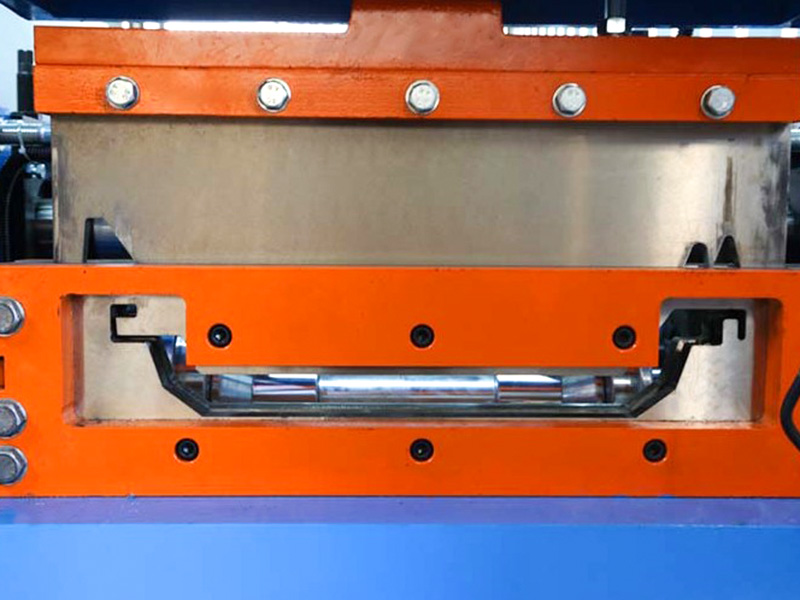

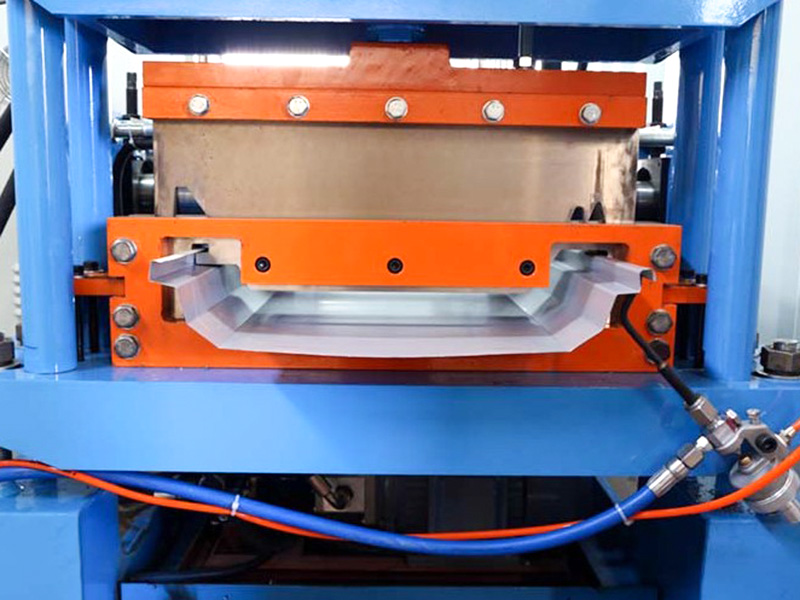

Rezacie zariadenie: Typicky hydraulické lietajúce nožnice alebo dorazové nožnice, presne reže listový materiál na požadovanú dĺžku, keď sa pohybuje.
Systém vybíjania/stohovania: Zhromažďuje a stohuje vytvorené a narezané listy.
Riadiaci systém (PLC): Riadi prevádzkovú rýchlosť celej výrobnej linky, dĺžku rezu a počítanie.
Kľúčové vlastnosti a aplikácie tohto zariadenia:
Vysoko špecifické: Valcové matrice sú navrhnuté na základe presného tvaru prierezu a rozmerových požiadaviek vlnitého plechu YX36.5-780, čím sa zaisťujú presné parametre konečného produktu, ako je výška zvlnenia, rozstup zvlnenia a efektívna šírka.
Efektívna výroba: Je možná nepretržitá prevádzka s výrobnými rýchlosťami zvyčajne v rozsahu 15-30 metrov za minútu alebo vyššou, vďaka čomu je vhodná pre veľké projekty.
Materiálová kompatibilita: Zvitky rôznych materiálov (oceľ, hliník) a povlakov (galvanizované, farebne potiahnuté PVDF/Polyester/SMP, atď.) možno spracovať, s hrúbkami zvyčajne od 0,4 mm do 1,0 mm (v závislosti od možností zariadenia).
Presné rezanie: Vďaka vysokovýkonnému rezaciemu systému je každá doska presne narezaná na dĺžku.
Automatizované riadenie: Systém PLC umožňuje nastavenie parametrov, monitorovanie prevádzky a diagnostiku porúch, čo zaisťuje jednoduchú obsluhu.
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.45 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Vysoko kvalitná oceľ 45# | Jemné opracovanie, kalené, potiahnuté tvrdým chrómom |
| Hlavný hriadeľ | φ75，45# Oceľ | Jemné obrábanie, kalené |
| Vytváranie skupín | 18 | |
| Výkon hlavného motora | 7,5 kW | |
| Spôsob pohonu | Reťazový pohon | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 4,0 kW |
| Rezaná čepeľ | Cr12MoV | Kalené, HRC58-62 |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 18 metrov | |
| Hmotnosť zariadenia | Okolo 6 ton | |
| Hrúbka suroviny | 0,4-0,8 mm | Q235 galvanizovaná cievka |
| Rýchlosť výroby | 12~15 m/min | |
