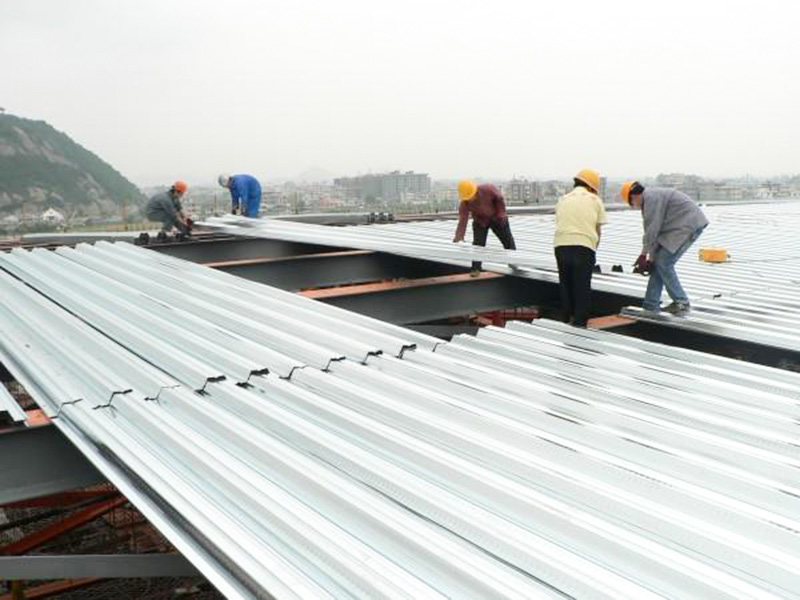

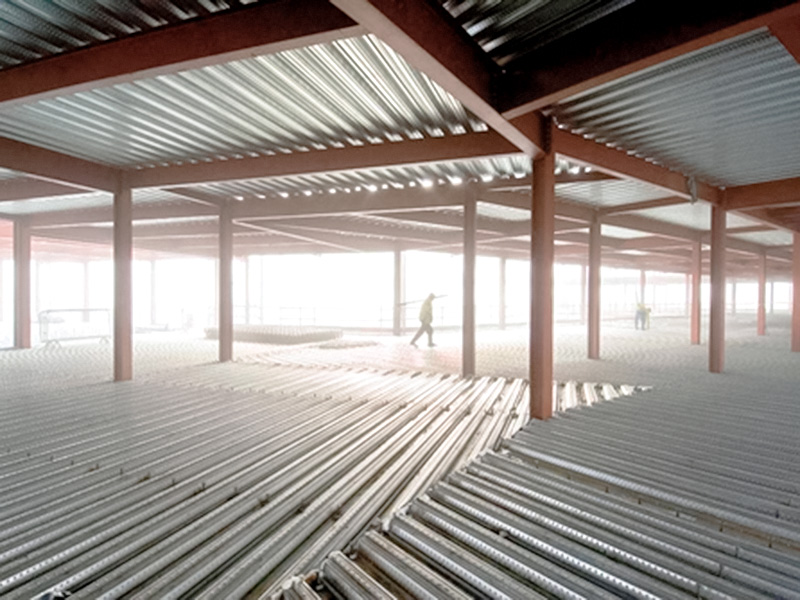

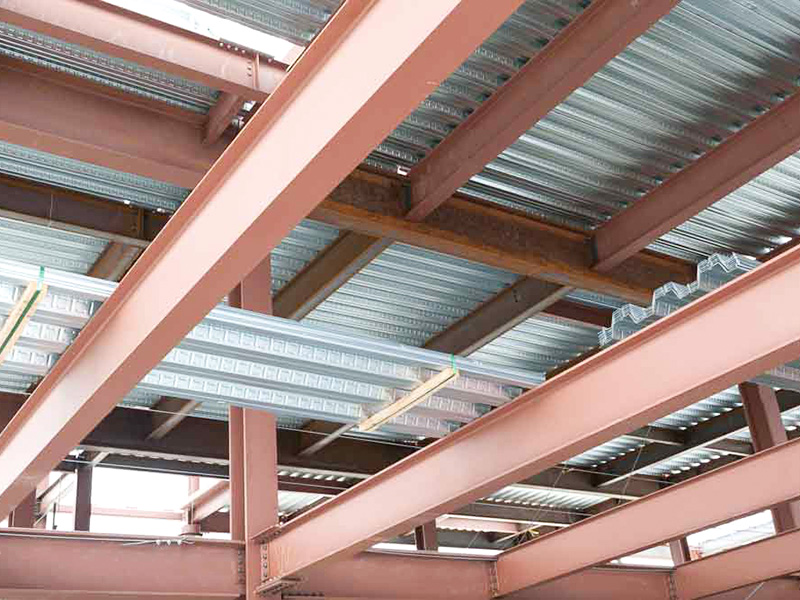

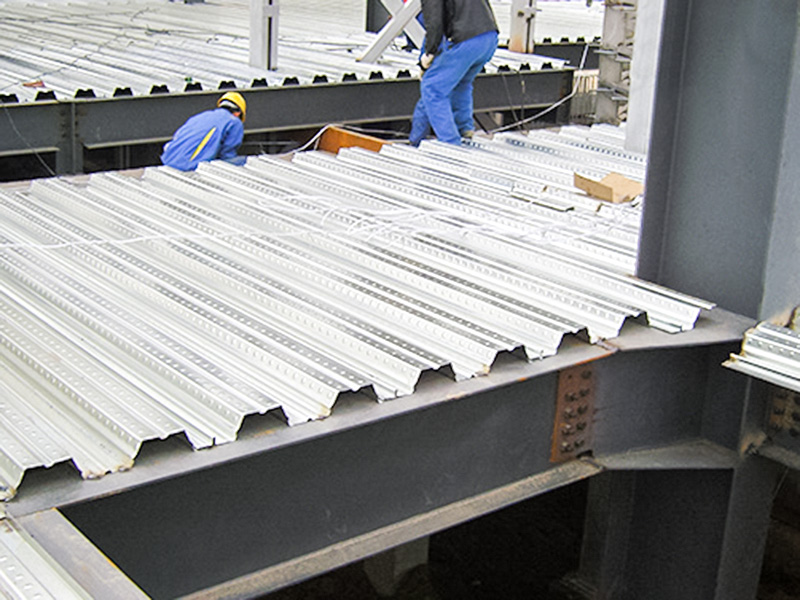

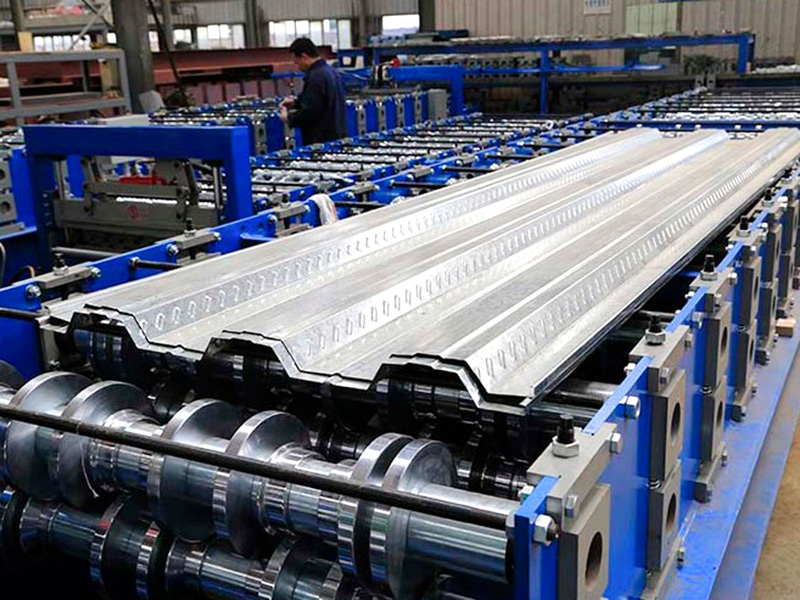

Stroj na tvarovanie podlahových krytín YX50-1005 je automatizovaný stroj na tvarovanie valcovaním špeciálne navrhnutý na výrobu uzavretých podlahových krytín YX50-1005 (známych aj ako oceľové palubovky alebo vlnitý oceľový plech). Tento stroj používa proces valcovania za studena na formovanie kovových zvitkov do podláh so špecializovanými tvarmi prierezu. Tieto paluby slúžia ako trvalé debnenie a nosná výstuž pre betónové dosky a sú široko používané v oceľových konštrukciách.
Jiangyin Hailong Machinery Factory je YX50-1005 Efektívne výrobné stroje na valcovanie podlahovej paluby Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame YX50-1005 Efektívne výrobné stroje na valcovanie podlahovej paluby na predaj.
Základné hodnoty zariadenia:
Efektívna výroba: Kontinuálne valcovanie pri rýchlostiach 15-20 m/min spĺňa potreby veľkých projektov.
Záruka presnosti: Zaisťuje tolerancie výšky rebier a šírky dosky ≤±0,5 mm (ovplyvňujúce rovinnosť podlahy).
Možnosti prispôsobenia: Je možné in-line dierovanie a rezanie rohov (na prispôsobenie kríženia potrubí).
Medzi základné komponenty zvyčajne patria:
Nakladač/Odvíjač: Nakladá a odvíja kovové zvitky.
Záručné/vyrovnávacie zariadenie: Zabezpečuje, aby pás vstúpil do oblasti tvarovania rovno.

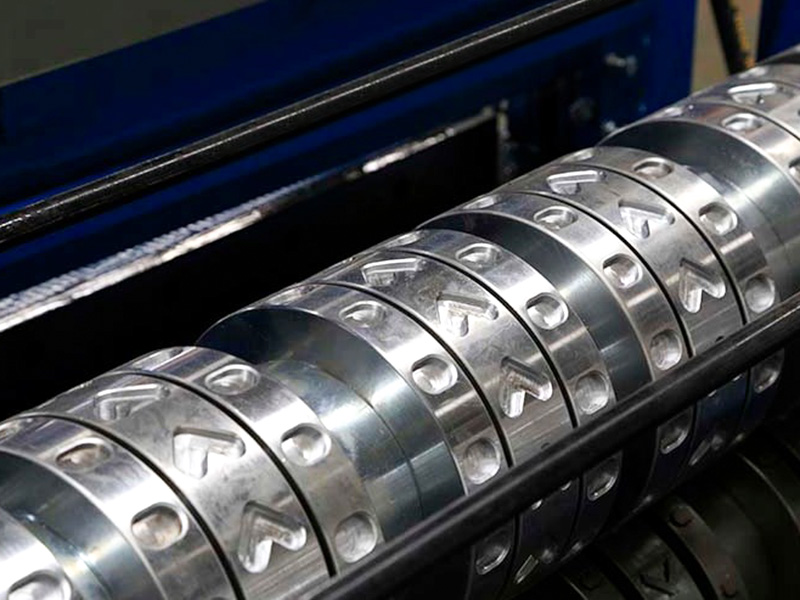

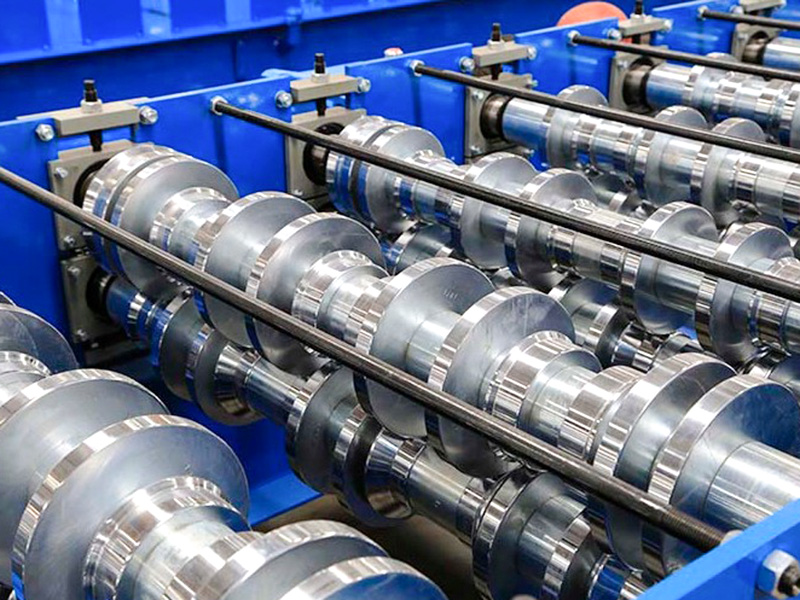

Viacnásobné tvarovacie stojany: Jadrový komponent, z ktorých každý pozostáva z jedného alebo viacerých párov horných a spodných tvarovacích valcov, je zodpovedný za postupné ohýbanie kovu.

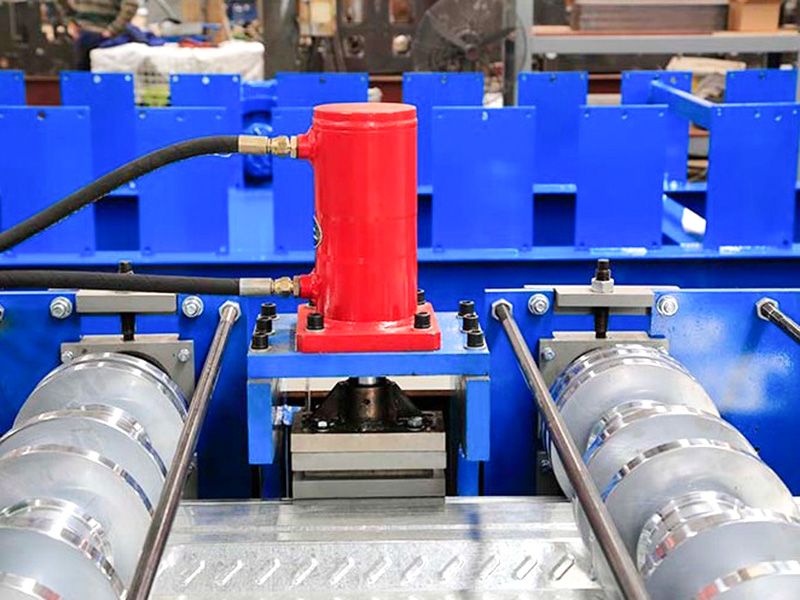

Rezacie zariadenie: Zvyčajne hydraulické lietajúce nožnice alebo dorazové nožnice presne odrežú plech na požadovanú dĺžku, keď sa pohybuje.

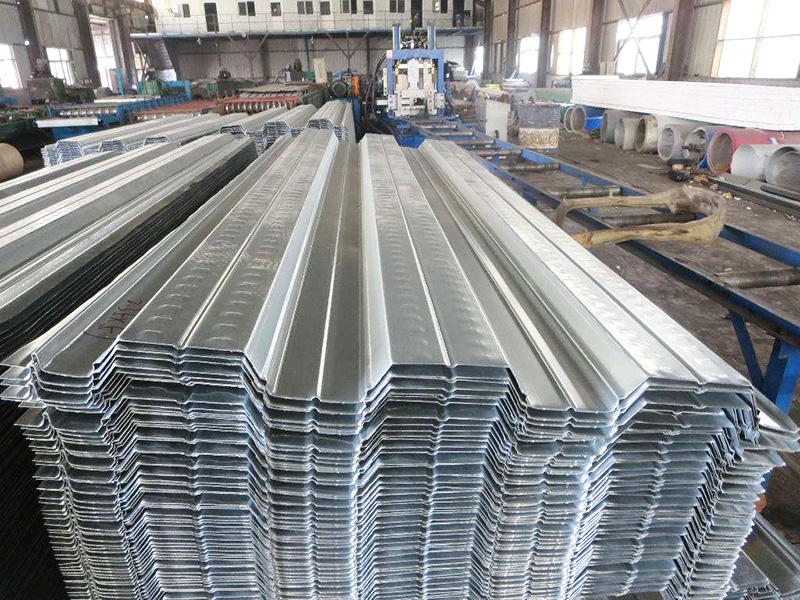

Systém vykladania/skladania: Zhromažďuje a stohuje vytvorené a narezané listy.
Riadiaci systém (PLC): Riadi prevádzkovú rýchlosť celej výrobnej linky, dĺžku rezu a počítanie.
Kľúčové vlastnosti a použitie tohto zariadenia:
Vysoko špecializované: Valcové formy sú navrhnuté tak, aby presne spĺňali presné požiadavky na tvar prierezu a rozmerové požiadavky podlahovej dosky YX50-1005, čím sa zabezpečuje presná presnosť kľúčových parametrov, ako je výška vĺn, vzdialenosť vĺn a efektívna šírka v hotovom produkte.
Efektívna výroba: Je možná nepretržitá prevádzka, pričom výrobné rýchlosti zvyčajne dosahujú 15 – 20 metrov za minútu alebo vyššie, vďaka čomu je vhodný pre projekty veľkého rozsahu.
Materiálová kompatibilita: Dokáže spracovávať zvitky rôznych materiálov (oceľ, hliník) a povlaky (galvanizované, farebne potiahnuté PVDF/Polyester/SMP, atď.), s hrúbkami zvyčajne od 0,8 mm do 1,5 mm (v závislosti od možností stroja).
Presné rezanie: Vďaka vysokovýkonnému rezaciemu systému je každý list presne narezaný na dĺžku.
Automatizované riadenie: Systém PLC umožňuje nastavenie parametrov, monitorovanie prevádzky a diagnostiku porúch, čo zaisťuje jednoduchú obsluhu.
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.45 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Vysoko kvalitná oceľ 45# | Jemné opracovanie, kalené, potiahnuté tvrdým chrómom |
| Hlavný hriadeľ | φ80，45# Oceľ | Jemné obrábanie, kalené |
| Vytváranie skupín | 20 | |
| Výkon hlavného motora | 15 kW | |
| Spôsob pohonu | Reťazový pohon | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 5,5 kW |
| Rezaná čepeľ | Cr12MoV | Kalené, HRC58-62 |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 20 metrov | |
| Hmotnosť zariadenia | Okolo 9 ton | |
| Hrúbka suroviny | 0,8-1,5 mm | Q235 galvanizovaná cievka |
| Rýchlosť výroby | 15 ~ 20 m/min $ $ | |
