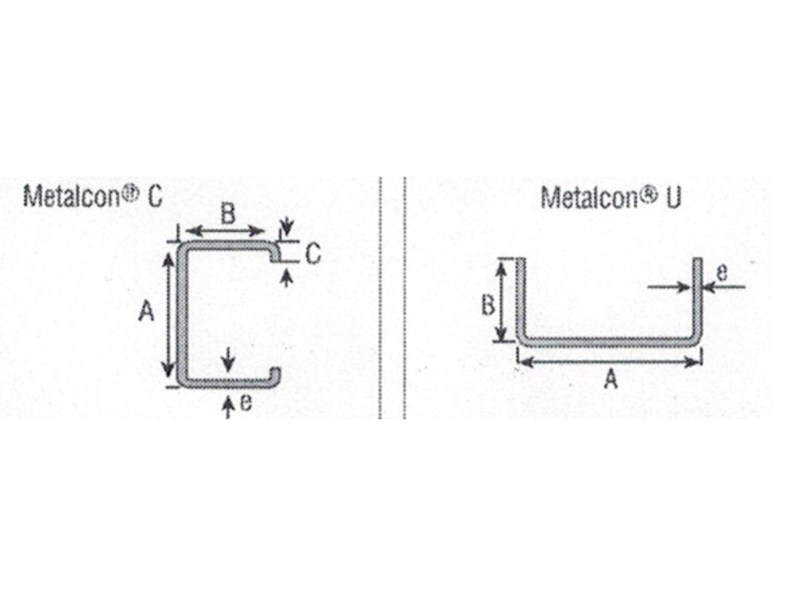

Stroj na valcovanie väzníc C/U typu 80-300 je automatizovaný stroj špeciálne navrhnutý na kontinuálnu výrobu väzníc v tvare C a U pre stavebné konštrukcie. Využíva technológiu tvárnenia za studena na nepretržité a presné ohýbanie kovových zvitkov pri izbovej teplote, čím sa nakoniec vyrábajú oceľové väznice v tvare C a U potrebné pre stavebné konštrukcie. Je to nevyhnutné zariadenie pre efektívnu a ekonomickú výrobu kľúčových konštrukčných komponentov v moderných oceľových konštrukciách.
Jiangyin Hailong Machinery Factory je Typ 80-300 Plne automatický stroj na tvarovanie valcov CU väzníc Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Typ 80-300 Plne automatický stroj na tvarovanie valcov CU väzníc na predaj.
Hlavné komponenty (výrobná linka):
Odvíjač: Podporuje a odvíja kovovú cievku.
Zarovnávač: Eliminuje vnútorné napätie, zvlnené okraje a iné defekty vznikajúce počas procesu navíjania, čím zabezpečuje, že plochý pás vstupuje do valcovacieho stroja.
Vedenie / podávač: Presne podáva plochý pás do valcovacieho stroja.

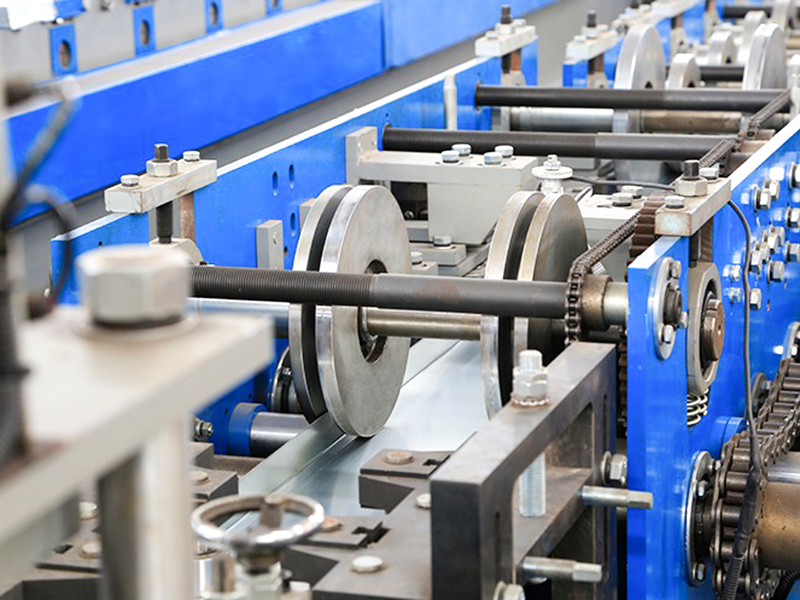

Stroj na tvarovanie valcov: Najkritickejší komponent. Skladá sa z viacerých súprav (zvyčajne desiatok) valcov na tvarovanie valcov usporiadaných za sebou. Každá sada valcov aplikuje na pás špecifickú ohybovú činnosť a postupne ho deformuje, aby vytvorila presný prierez v tvare C alebo U.

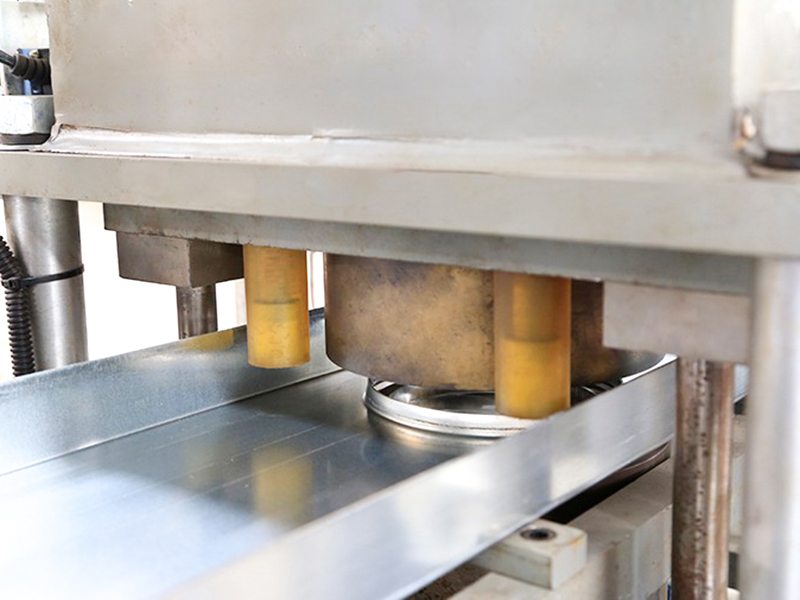

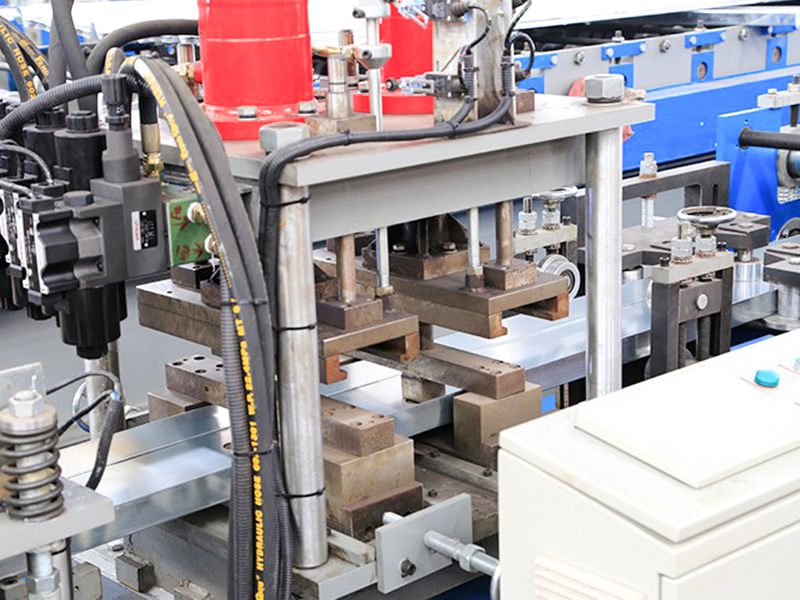

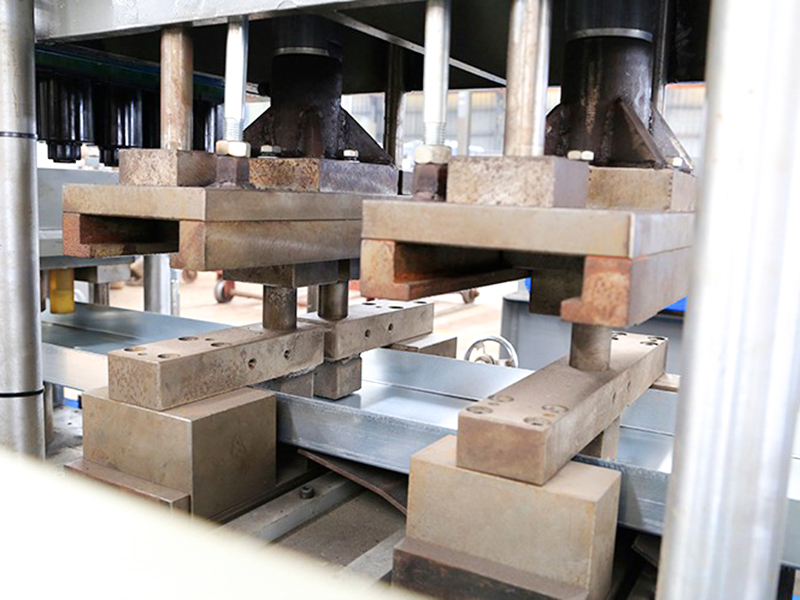

Dierovacie/zrážacie zariadenie (voliteľné): Preráža spojovacie otvory alebo reže rohy vo väzniciach počas alebo po tvarovaní.

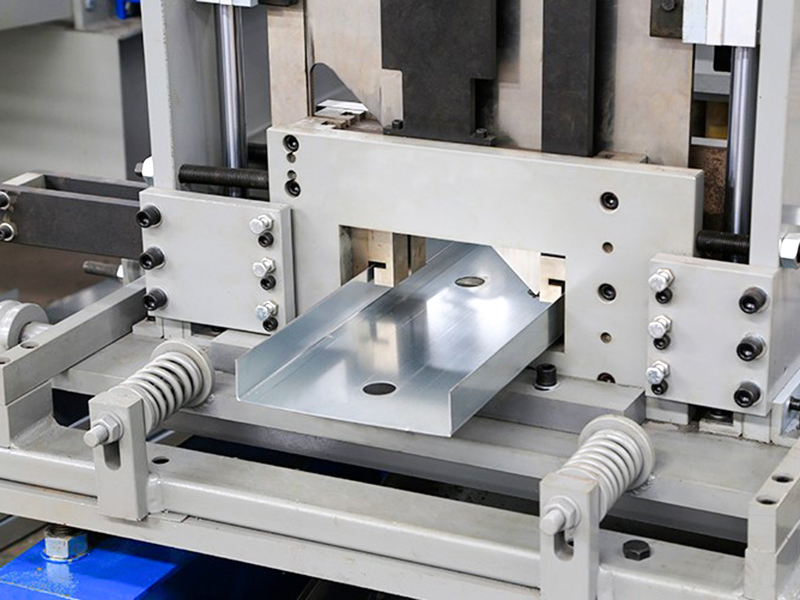

Oddeľovacie zariadenie: Presne reže súvisle tvarované väznice v tvare C/U na vopred určené dĺžky. Bežné metódy zahŕňajú hydraulické lietajúce píly (rezanie počas pohybu materiálu) alebo hydraulické/pneumatické dierovanie.
Výstupný stojan/zberač: Prijíma a úhľadne ukladá hotové narezané väznice.
Hlavné výhody:
Vysoká účinnosť: Nepretržitá výroba, vysoká rýchlosť a vysoký výkon.
Vysoká presnosť: Tvarovacie valce zaisťujú vysoko konzistentnú veľkosť a tvar produktu.
Vysoké využitie materiálu: Priamo využíva cievky, čím sa eliminuje prakticky žiadny odpad.
Nízka spotreba energie: Spracovanie pri izbovej teplote, spotreba energie je výrazne nižšia ako pri valcovaní za tepla.
Vysoká úroveň automatizácie: Celá výrobná linka môže byť plne automatizovaná, čo znižuje náklady na pracovnú silu.
Flexibilita: Nahradením rôznych súprav formovacích valcov môže ten istý stroj vyrábať väznice v tvare C alebo U rôznych veľkostí (vyžaduje sa opätovné uvedenie do prevádzky).
Nákladová efektívnosť: Výhody celkovej účinnosti, využitia materiálu a spotreby energie vedú k nízkym jednotkovým výrobným nákladom.
Aplikácie:
Používa sa hlavne v stavebníctve oceľových konštrukcií:
Priemyselné závody (sklady, dielne)
Obchodné budovy (supermarkety, showroomy)
Logistické centrá
Poľnohospodárske budovy (skleníky, farmy)
Montované domy
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.40 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Cr12Mo1V1 | Vákuové kalenie |
| Hlavný hriadeľ | φ90, 40Cr | Kalenie a temperovanie |
| Vytváranie skupín | 20 | |
| Výkon hlavného motora | 25KW, Inv | |
| Prevodovka hlavného pohonu | K107 (K107 špirálová prevodovka) | |
| Spôsob pohonu | 1,2-palcový dvojitý reťazový pohon | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 11 kW |
| Režim dierovania | Hydraulické dierovanie | |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 25 metrov | |
| Hmotnosť zariadenia | Okolo 12 ton | |
| Hrúbka suroviny | 3,0 mm | Q235 galvanizovaná cievka |
| Šírka suroviny | 175-480 mm | |
| Rýchlosť výroby | 25 ~ 30 m/min $ $ | |
