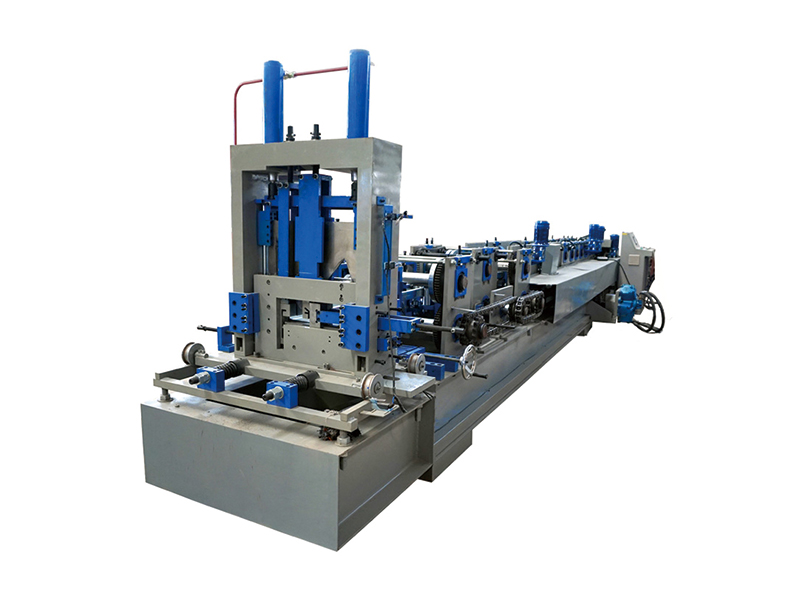

CZ Purlin Roll Forming Machine je vysoko automatizovaný priemyselný stroj špeciálne navrhnutý pre efektívnu a kontinuálnu výrobu väzníc C/Z profilov. Je široko používaný v konštrukciách oceľových konštrukcií, najmä v strešných alebo stenových systémoch s dlhým rozpätím, ktoré vyžadujú vyššiu nosnosť a stabilitu. Plne automatický stroj na tvarovanie valcov CZ Purlin Roll Forming Machine typu 80-300 je špecializovaný stroj s pokročilejšou technológiou a zložitejším procesom tvarovania. Je určený špeciálne na výrobu vysokovýkonných kompozitných väzníc CZ. Pomocou vysoko automatizovaného procesu valcovania za studena (prípadne v kombinácii s technológiou in-line spájania) kontinuálne spracováva oceľový pás do rôznych CZ profilov s celkovou výškou od 80 mm do 300 mm. Jeho základná hodnota spočíva v schopnosti efektívne a hromadne vyrábať vysokopevnostné a stabilné väznice potrebné pre dlhorozponové a vysoko zaťažené konštrukcie. Ide o životne dôležité zariadenie pri výrobe špičkových oceľových konštrukcií. Jeho technické ťažkosti a náklady sú však vo všeobecnosti vyššie ako pri štandardných strojoch na tvárnenie väzníc C-sekcie.
Jiangyin Hailong Machinery Factory je 80-300 Typ CZ Stroje na tvárnenie väzníc Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame 80-300 Typ CZ Stroje na tvárnenie väzníc na predaj.
Podobne ako stroj typu C to znamená, že zariadenie má plne automatizované funkcie:

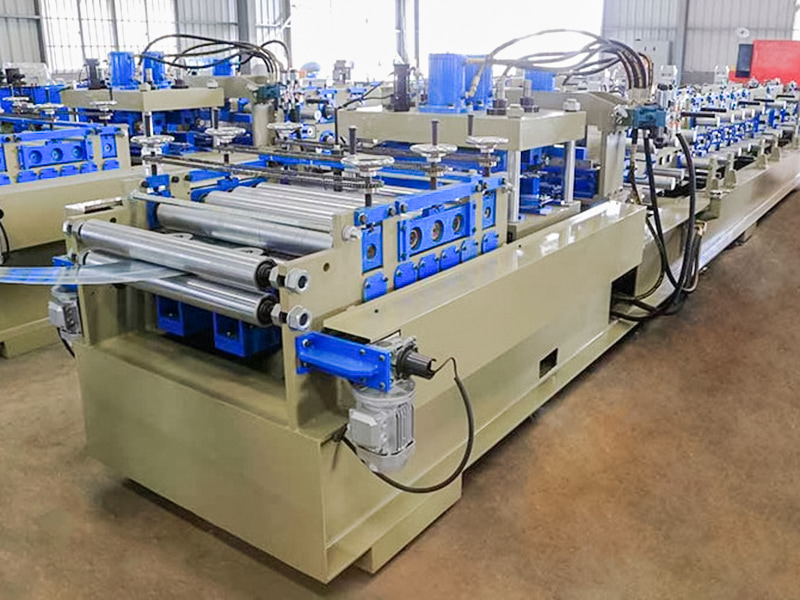

Automatické podávanie odvíjača: Oceľová cievka sa automaticky odvíja, vyrovnáva a podáva do formovacej linky.

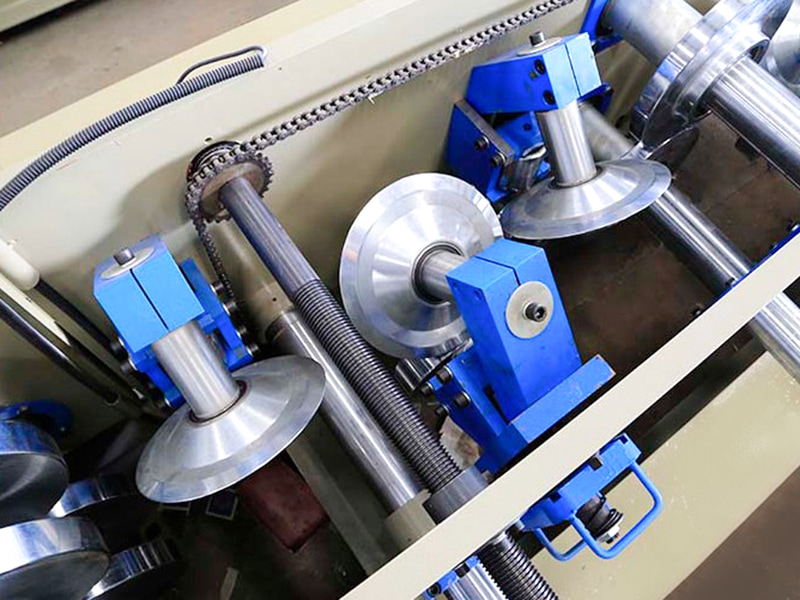

Automatické valcovanie: Programovo riadené, viacprechodové presné valcovanie.

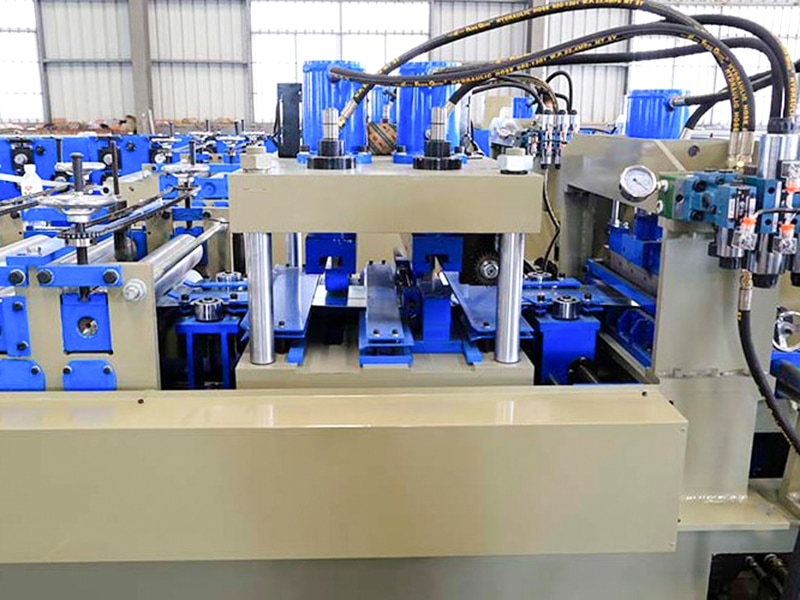

Automatické rezanie na dĺžku: Vysokorýchlostné lietajúce píly alebo hydraulické nožnice vykonávajú presné rezanie v nepretržitom pohybe, čím zaisťujú neprerušovanú výrobu.
Automatické vykladanie / stohovanie: Hotové výrobky sa automaticky prepravujú, počítajú a úhľadne stohujú.

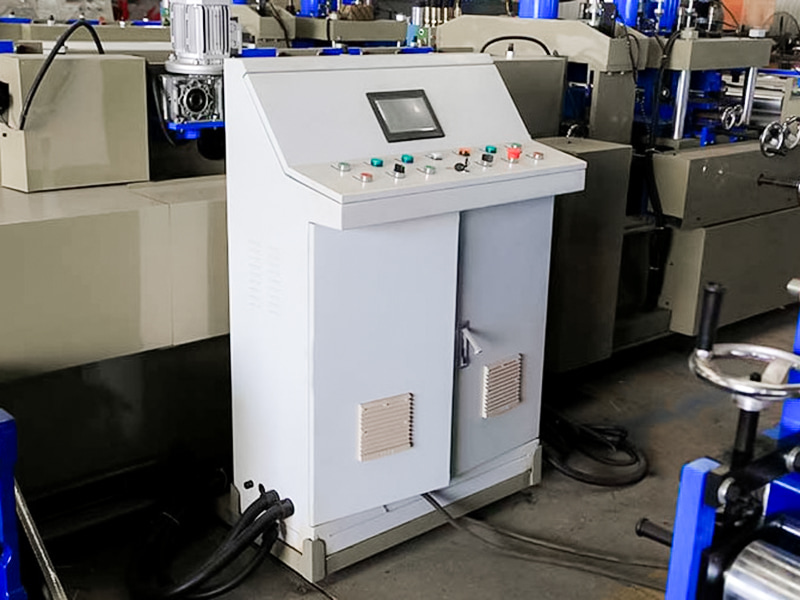

Inteligentné riadenie PLC: Parametre (špecifikácie, dĺžka, množstvo, polohy otvorov atď.) sa nastavujú pomocou dotykovej obrazovky a systém automaticky vykonáva a monitoruje celý proces.
Výhody:

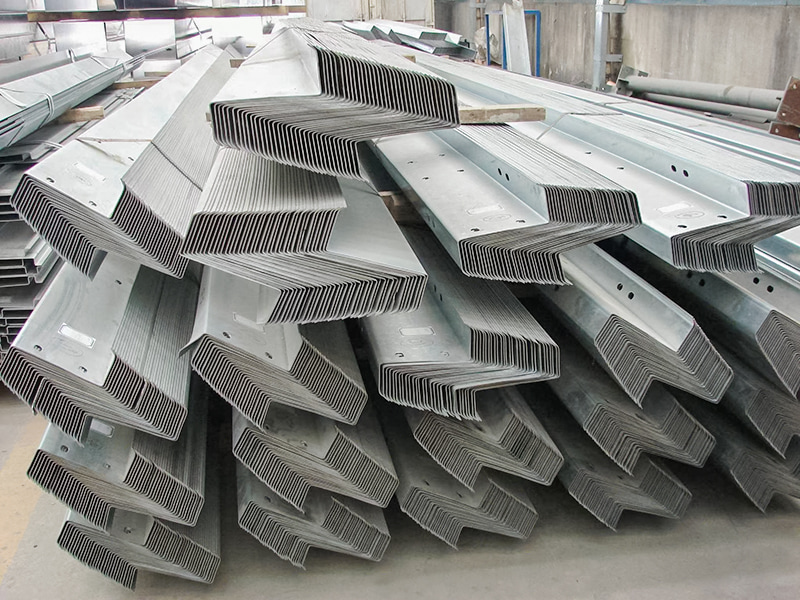

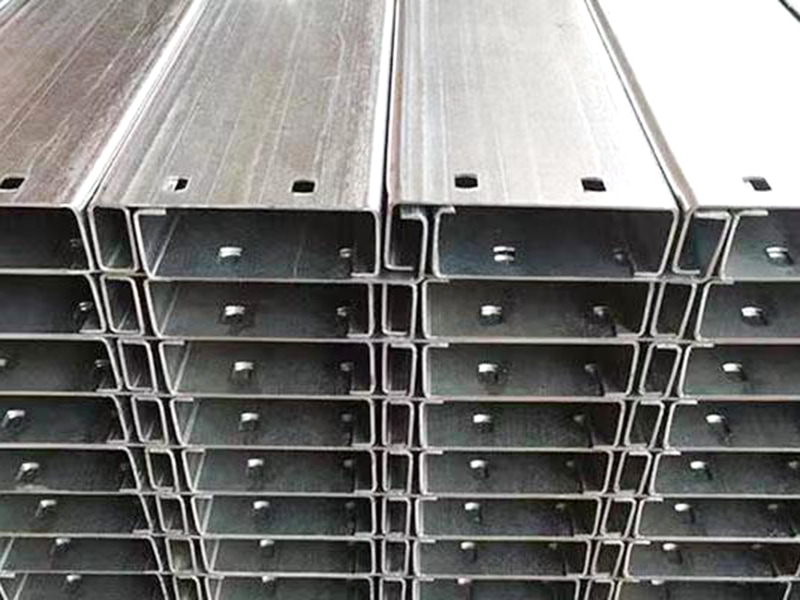

Vynikajúce konštrukčné vlastnosti: Vyrobené CZ väznice ponúkajú pevnosť a stabilitu ďaleko prevyšujúcu pevnosť a stabilitu jednoduchých väzníc typu C.
Riešenie s dlhým rozpätím: Kľúčový komponent pre nákladovo efektívnu výstavbu s dlhým rozpätím.
Vysoká efektivita výroby: Plne automatizovaná nepretržitá výroba spĺňa požiadavky veľkých objemov.
Vysoká presnosť a konzistencia: Riadenie PLC zaisťuje rozmerovú presnosť a konzistentnú kvalitu.

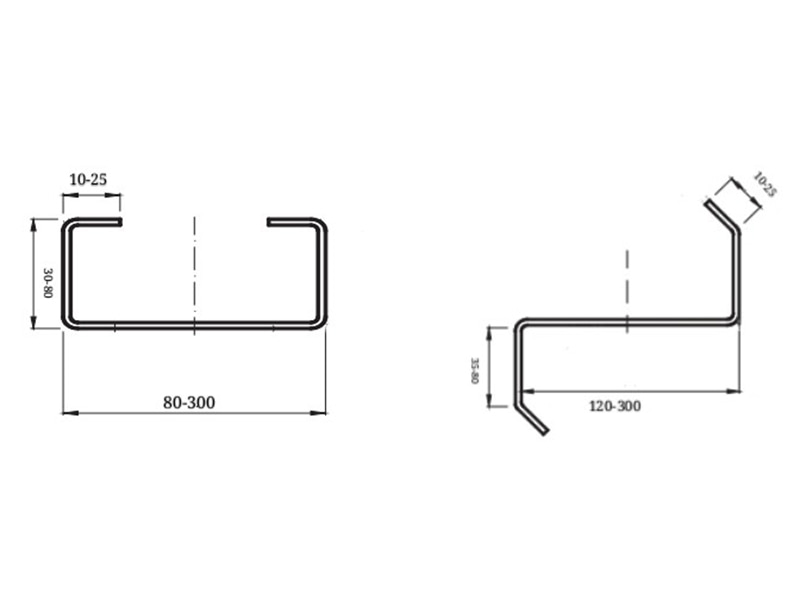

Vysoké využitie materiálu: Nepretržitá výroba znižuje odpad. Flexibilita (relatívna): Jediný stroj môže vyrábať CZ väznice rôznych špecifikácií v rámci svojho nominálneho rozsahu (výška 80-300 mm) výmenou valcových puzdier a vykonaním úprav (poznámka: výmena formy je dôležitou úlohou).
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.40 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Cr12Mo1V1 | Vákuové kalenie |
| Hlavný hriadeľ | φ90, 40Cr | Kalenie a temperovanie |
| Vytváranie skupín | 20 | |
| Výkon hlavného motora | 25KW, Inv | |
| Prevodovka hlavného pohonu | K107 (K107 špirálová prevodovka) | |
| Spôsob pohonu | 1,2-palcový dvojitý reťazový pohon | |

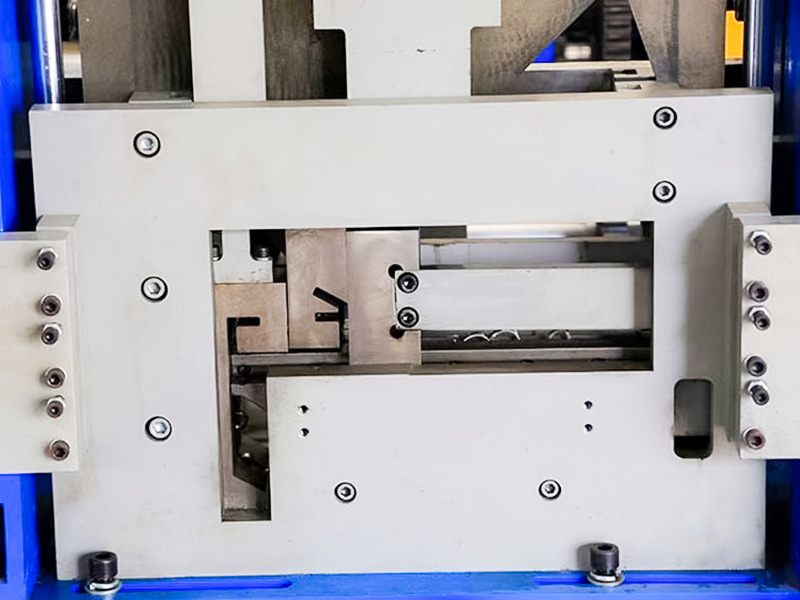

| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 11 kW |
| Režim dierovania | Hydraulické dierovanie | |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 25 metrov | |
| Hmotnosť zariadenia | Okolo 12 ton | |
| Hrúbka suroviny | 3,0 mm | Q235 galvanizovaná cievka |
| Šírka suroviny | 175-480 mm | |
| Rýchlosť výroby | 25 ~ 30 m/min $ $ | |
