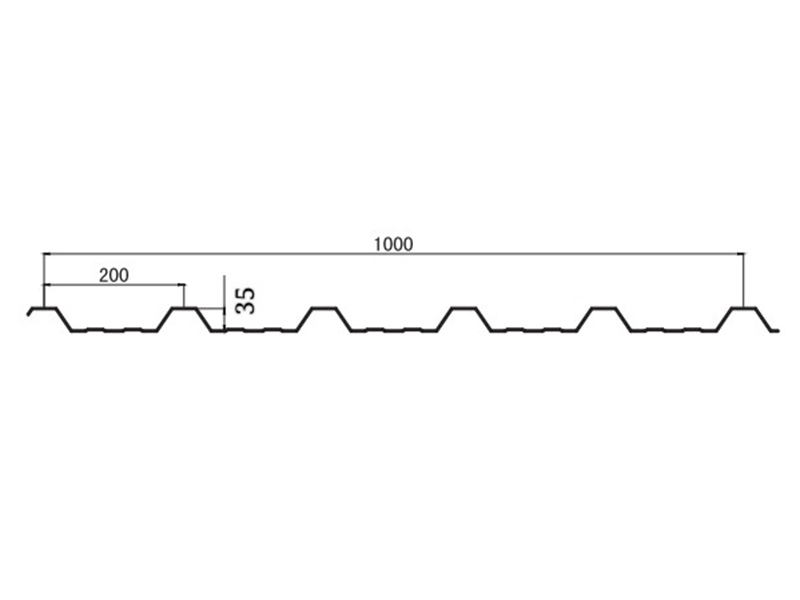

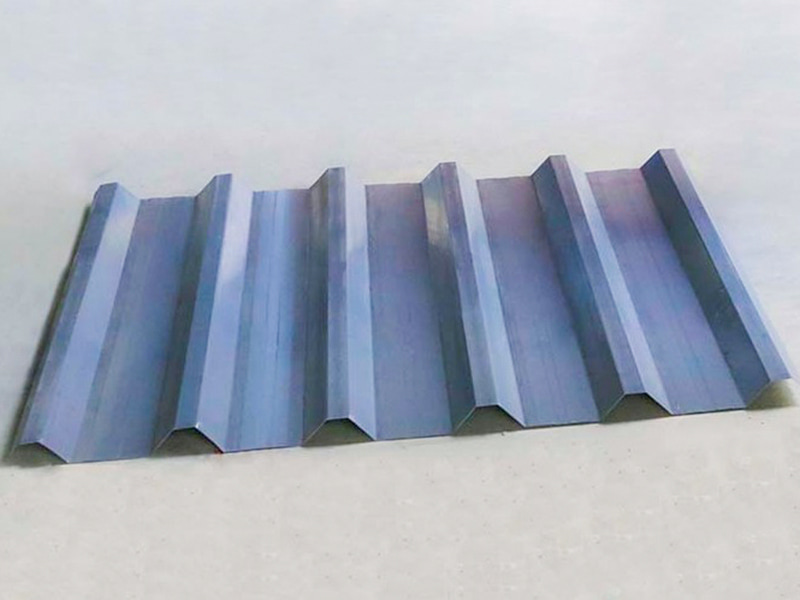

Vysokorýchlostný stroj na tvárnenie strešných plechov je plne automatický stroj na spracovanie plechov navrhnutý špeciálne pre stavebný priemysel. Jeho hlavnou funkciou je kontinuálne a vysokorýchlostné valcovanie kovových zvitkov (ako je oceľ s farebným povlakom, pozinkovaná oceľ a hliníkovo-horčíkovo-mangánová oceľ) do strešných panelov so špecifickými tvarmi prierezu (ako je zvlnená, lichobežníková a stojatá drážka). Vyznačuje sa vysokou rýchlosťou (zvyčajne ≥30 m/min.), vyznačuje sa vysokou účinnosťou, vysokou presnosťou a nízkymi stratami, čo z neho robí kľúčové výrobné zariadenie pre strešné konštrukcie veľkých oceľových konštrukcií, ako sú továrne, letiská a štadióny.
Jiangyin Hailong Machinery Factory je Vysokorýchlostný stroj na tvárnenie plechu na strechu Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Vysokorýchlostný stroj na tvárnenie plechu na strechu na predaj.
Hlavné funkcie a technické vlastnosti:
1. Vysokorýchlostné kontinuálne tvárnenie
Prevádzková rýchlosť: 30 – 150 m/min (3 – 5-krát vyššia ako pri konvenčných valcovacích strojoch)
Pohon: Servomotor so synchrónnym ovládaním (každý valec je poháňaný nezávisle)
Výhody: 5 000 – 15 000 m2 strešných panelov je možné vyrobiť za 8 hodín, čo spĺňa požiadavky na rýchlu výstavbu veľkých projektov.
2. Vysoko presné riadenie prierezu
Presnosť tvarovania: ±0,5 mm/meter (zabezpečuje tesné spoje strechy)
Kľúčové technológie:
CNC brúsenie valčekov (presnosť ±0,01 mm)
Online systém merania hrúbky laserom s uzavretou slučkou (kompenzácia kolísania hrúbky platne v reálnom čase)
Dynamické hydraulické bočné polohovanie (zabraňuje vychýleniu)
3. Inteligentná automatizácia
Automatický systém výmeny lisovníc (voliteľný): Prepína medzi rôznymi typmi doštičiek (napr. 760 → 820) do 15 minút.
IoT Remote Monitoring: Zber údajov v reálnom čase (rýchlosť, poruchovosť, výstup) a podpora mobilnej správy.
Automatický mazací systém: Presne rozprašuje mazivo na valčeky, aby sa znížilo opotrebovanie.
Základná štruktúra:
Odvíjacia vyrovnávacia jednotka: Hydraulický odvíjač 17-valcový rovnačka (eliminuje namáhanie cievky, zaisťuje chybu rovinnosti ≤1 mm/m² na hlave a konci listu)
Servo podávač: Kodér s prítlačnými valčekmi, presnosť podávania ±0,3 mm (zabezpečuje presné umiestnenie rezu v každej sekcii)

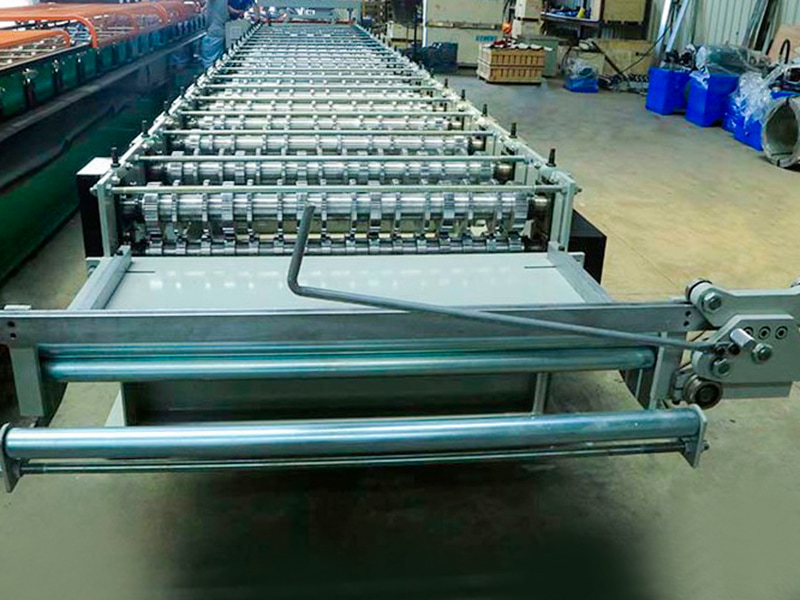

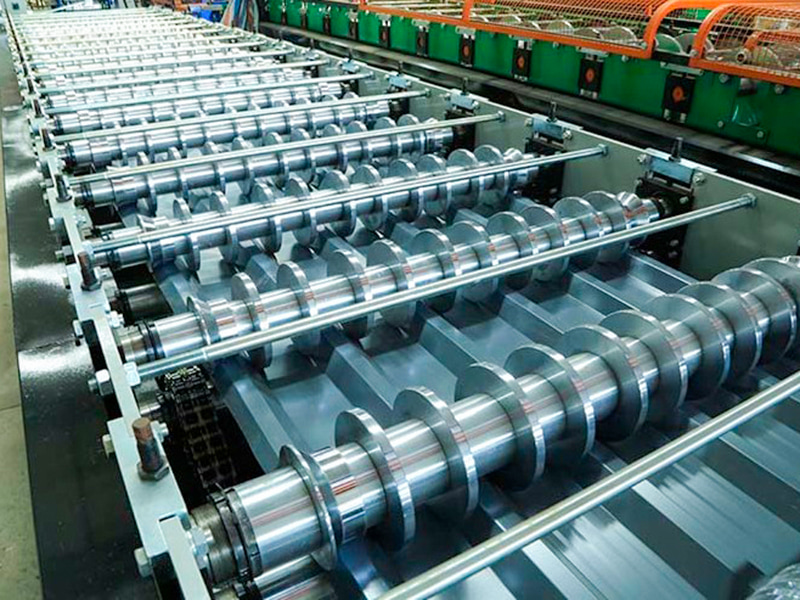

Tvarovací stroj (hlavná jednotka): 20-30 sád valcov usporiadaných v stupňovitom vzore, rozdelených do sekcií hrubého tvarovania, dokončovania a veľkosti
Hydraulický rezací systém: Letmé nožnice/pneumatické nožnice (nepretržité počas rezania, otrepy ≤0,1 mm)

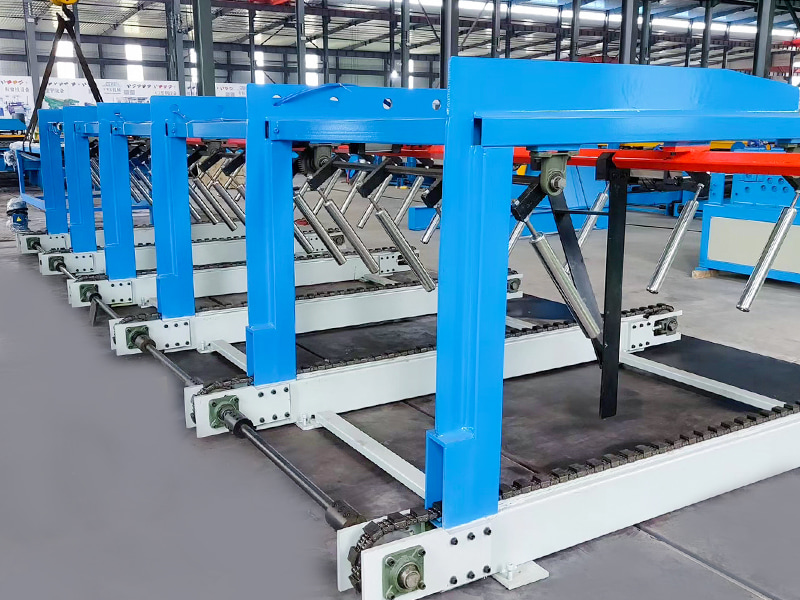

Podpora vybíjania: Tvarovací pásový dopravník s premenlivou frekvenciou (zabraňuje poškriabaniu a hromadeniu hotových plechov)
Riadiaca skriňa: Priemyselné PC PLC (séria Siemens 1500), podporujúce prístup k databáze listových materiálov
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.36 I-nosníková oceľ | Celková štruktúra zvárania |

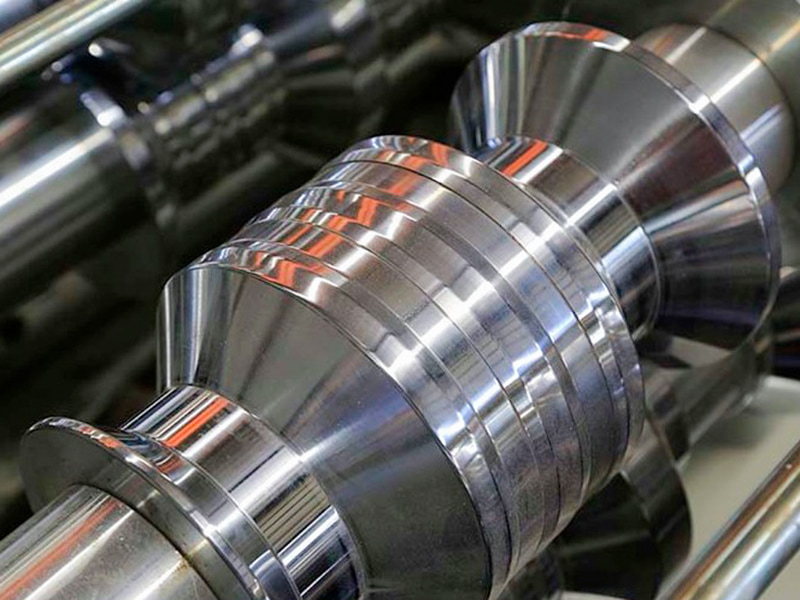

| Materiál valčeka | Cr12MoV | Vákuové kalenie |
| Hlavný hriadeľ | φ80，45# Oceľ | Kalenie a temperovanie |
| Vytváranie skupín | 20 | |
| Výkon hlavného motora | 11 kW | |
| Spôsob pohonu | Reťazový pohon | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 5,5 kW |
| Rezaná čepeľ | Cr12MoV | Kalené, HRC58-62 |
| Odvíjač | Záťaž 10 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 5,5 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 20 metrov | |
| Hmotnosť zariadenia | Okolo 8 ton | |
| Hrúbka suroviny | 0,3-0,8 mm | Q235 galvanizovaná cievka |
| Rýchlosť výroby | Viac ako 25 m/min. | |
