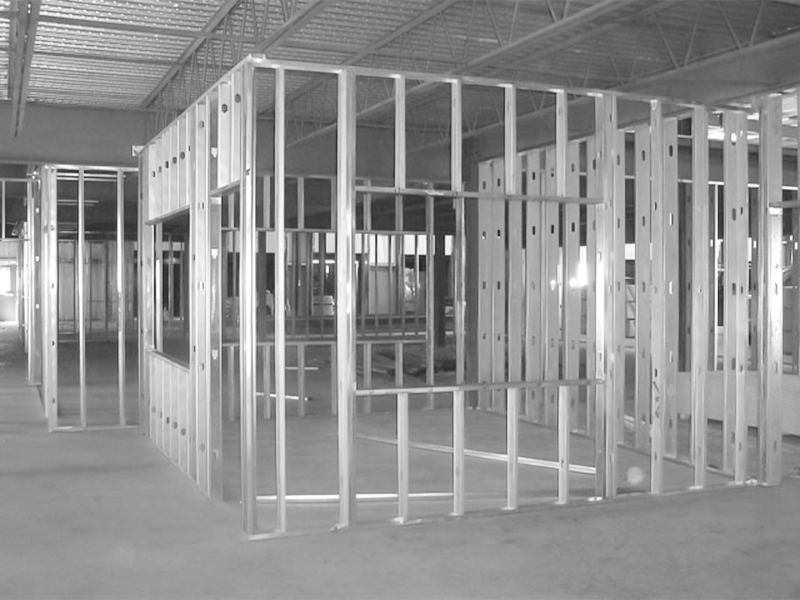

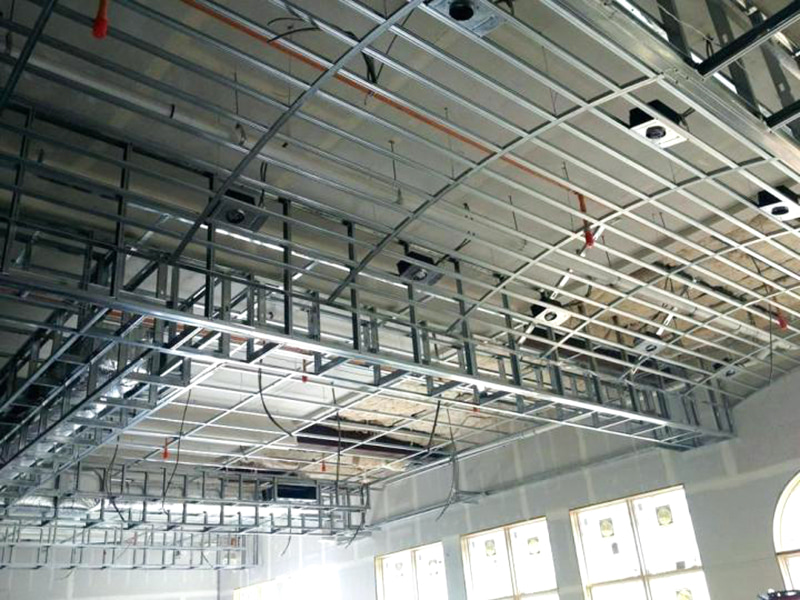

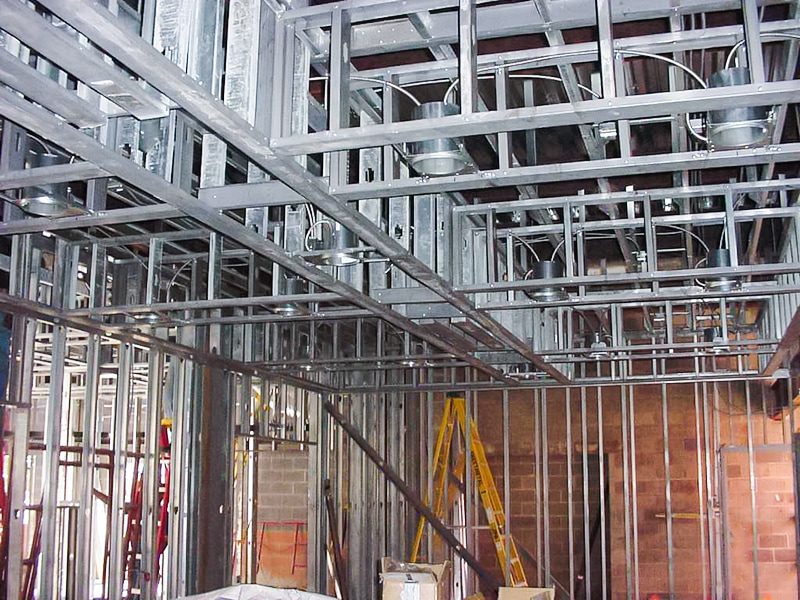

Stroje na tvárnenie oceľových čapov a pásových valcov sú automatizované stroje špeciálne navrhnuté na nepretržité ohýbanie za studena a plastickú deformáciu súvislých zvitkov pozinkovaného oceľového pásu (alebo farebne potiahnutého oceľového plechu, hliníkového pásu atď.) prostredníctvom viacerých sekvenčne usporiadaných valcov, ktoré ich nakoniec vytvarujú do ľahkých oceľových kýlových profilov pre konštrukciu (ako sú tvary C, U, L, V a T). Používajú sa predovšetkým na veľkosériovú, efektívnu a vysoko presnú výrobu ľahkých oceľových kýlových rámov pre vnútorné priečky, zavesené stropy, vonkajšie steny, protihlukové steny a iné stavebné konštrukcie.
Jiangyin Hailong Machinery Factory je Stroje na tvárnenie oceľových svorníkov a koľajníc Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Stroje na tvárnenie oceľových svorníkov a koľajníc na predaj.
Klasifikácia zariadenia:
Podľa typu produktu:

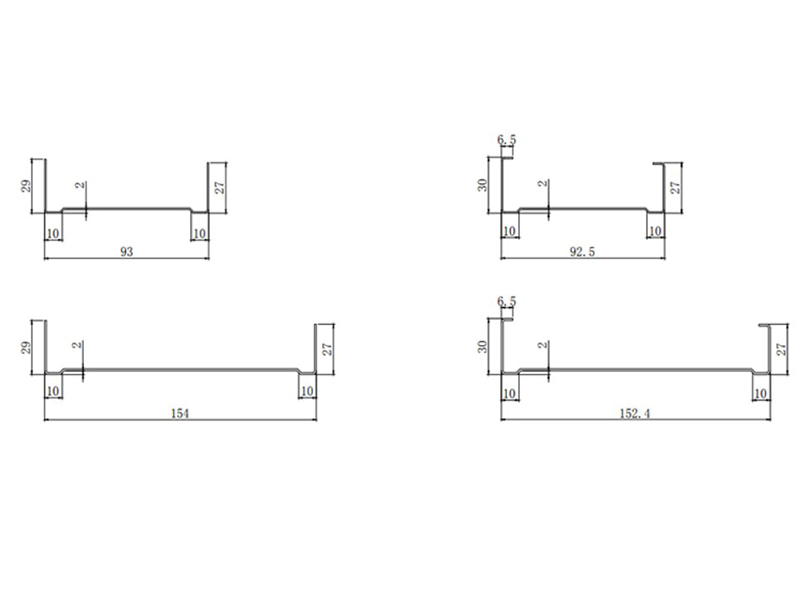

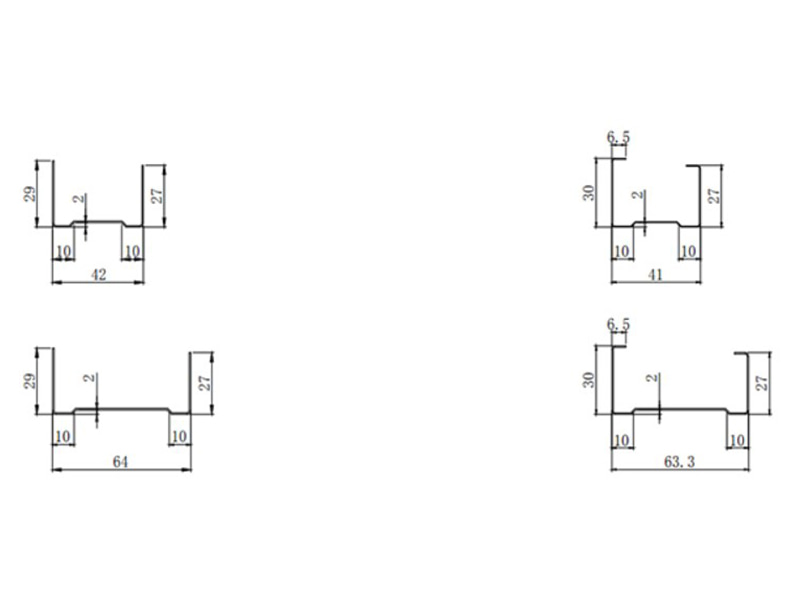

Stroj na tvarovanie kýlu v tvare C
Stroj na tvarovanie kýlu v tvare U (korýtkový).
Tvarovací stroj v tvare písmena L/uhlový kýl
Špecializované stroje pre iné kýly špeciálneho tvaru (ako sú kýly v tvare V, T a kazety)
Multifunkčný kýlový stroj: Výmenou zostavy valčekov je možné vyrobiť rôzne typy kýlov.
Podľa spôsobu jazdy:
Mechanická prevodovka: Tradičná, relatívne jednoduchá konštrukcia.
Hydraulický pohon: Vysoký výkon, vhodný pre hrubé materiály alebo veľké prierezy.
Servo Drive: Vysoká presnosť, rýchla odozva a flexibilné ovládanie, vďaka čomu je hlavným prúdom špičkových zariadení.
Podľa štruktúry:
Typ s priechodným hriadeľom: Všetky tvarovacie rámy sú poháňané sériovo cez dlhý hnací hriadeľ, výsledkom čoho je kompaktná konštrukcia a vynikajúca tuhosť.
Delený/segmentový typ: Každý rám je poháňaný nezávisle (najmä servopohon), ponúka extrémnu flexibilitu a jednoduché nastavenie vzdialenosti medzi valcami.
Podľa úrovne automatizácie:
Základný typ (vyžaduje manuálne nakladanie a vykladanie)
Poloautomatický typ
Plne automatický typ (zahŕňa automatické odvíjanie, vyrovnávanie, tvarovanie, servo-riadené rezanie na dĺžku a automatické stohovanie/balíkovanie)
Kľúčové vlastnosti a výhody
Vysoká účinnosť: Nepretržitá výroba s rýchlosťami 30-150 m/min alebo dokonca vyššou, ďaleko presahujúcou razenie jedného kusu alebo tradičné metódy spracovania.

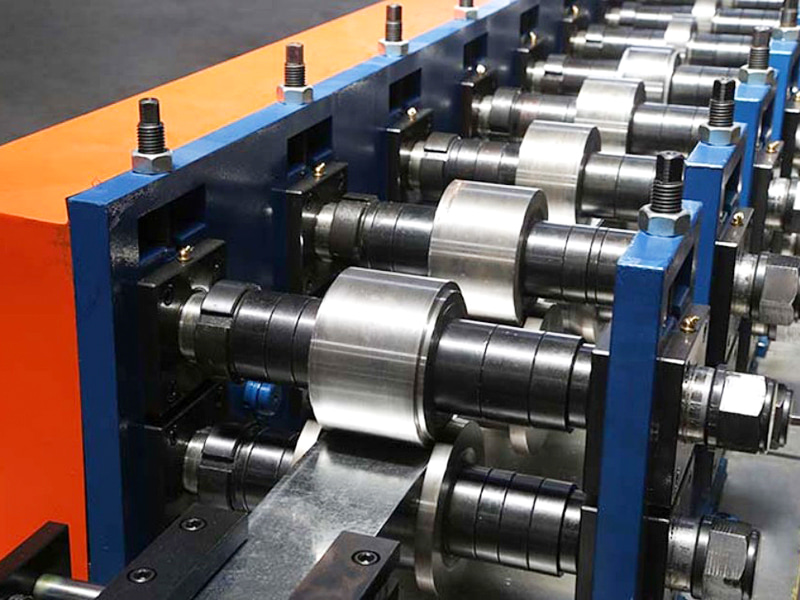

Vysoká presnosť: Tvarovacie valce sú precízne spracované a vybavené pokročilým servo riadiacim systémom na zabezpečenie rozmerovej presnosti a priamosti kýlovej časti s toleranciami typicky v rozmedzí ±0,1 mm až ±0,3 mm.
Úspora materiálu: Tvarovanie valcovaním za studena je proces plastickej deformácie, ktorý neprodukuje prakticky žiadne triesky, výsledkom čoho je takmer 100% využitie materiálu (pri rezaní dochádza len k malým stratám).
Vylepšené vlastnosti materiálu: Tvarovanie za studena vytvára určitý stupeň vytvrdzovania za studena, čo môže výrazne zvýšiť pevnosť a tuhosť hotového kýlu.
Flexibilita: Nahradením tvarovacích valcov rôznymi tvarmi môže ten istý stroj vyrábať kýly rôznych tvarov a veľkostí prierezu (ako sú kýly v tvare C a U rôznych výšok, šírok a hrúbok). Náklady na nástroje sú relatívne nízke.
Vysoká automatizácia: Celý proces, od odvíjania až po rezanie a vykladanie, je plne automatizovaný, čo znižuje manuálne zásahy, znižuje intenzitu práce a zlepšuje stabilitu a konzistenciu výroby.
Vynikajúca kvalita povrchu: Pretože sa vykonáva valcovanie, poškodenie pozinkovaného alebo potiahnutého povrchu suroviny je minimálne, čo vedie k vynikajúcemu vzhľadu hotového výrobku.
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.40 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Cr12MoV | Vákuové kalenie |
| Hlavný hriadeľ | φ75，45# Oceľ | Kalenie a temperovanie |
| Vytváranie skupín | 15 | |
| Výkon hlavného motora | 7,5 kW | |
| Spôsob jazdy | 1,2-palcový dvojitý reťazový pohon | |

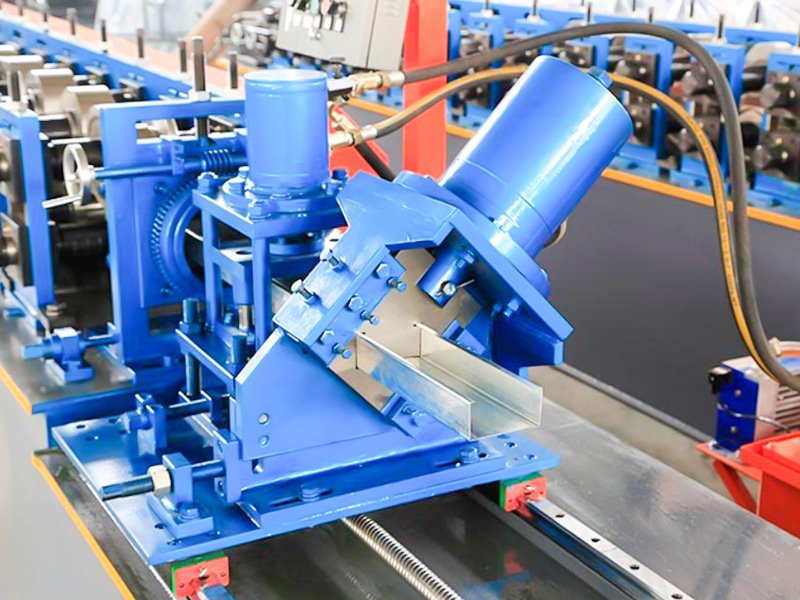

| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 11 kW |
| Režim dierovania | Hydraulické dierovanie | |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 18 metrov | |
| Hmotnosť zariadenia | Okolo 5 ton | |
| Hrúbka suroviny | 0,6-1,2 mm | Q235 galvanizovaná cievka |
| Rýchlosť výroby | Viac ako 25 m/min. | |
