Prehľad valcovacieho stroja

Prehľad valcovacieho stroja (1)

Valcovanie

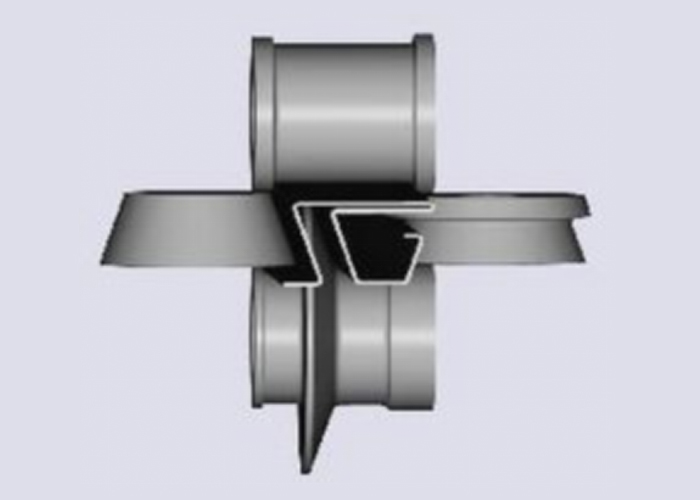

Ohýbanie pozdĺž valčekov

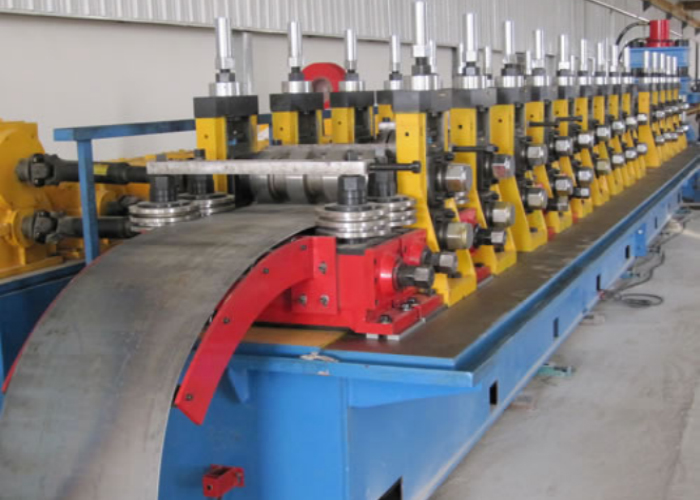

Tvarovanie valcovaním, tiež známe ako tvarovanie valcovaním, je proces valcovania, ktorý nepretržite ohýba dlhý pás kovového plechu (zvyčajne zvinutej ocele) do požadovanej plochy prierezu. Pás prechádza cez viacero súprav valcov namontovaných na súvislých stojanoch, pričom každá súprava vykonáva len prírastkové časti ohybu, kým sa nedosiahne požadovaná plocha prierezu (profil). Valcovanie je ideálne na výrobu dlhých veľkoobjemových dielov s konštantným tvarom profilu.

Prehľad

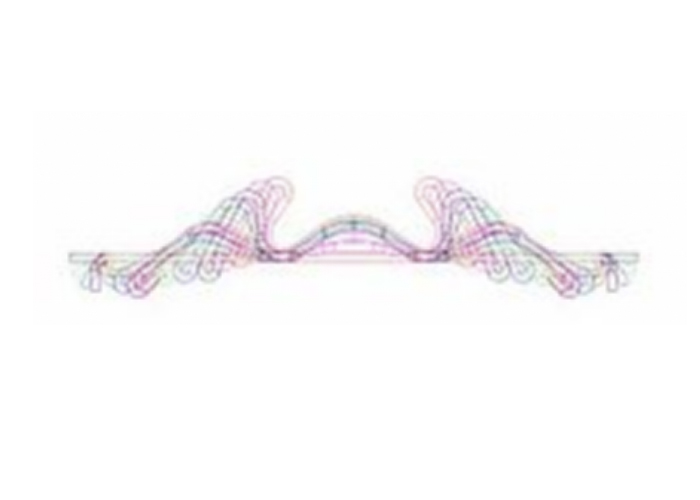

Vzor

Profily môžu byť vyrábané v rôznych tvaroch prierezu, ale každý tvar vyžaduje starostlivo navrhnutú súpravu valcových lisovníc. Dizajn valca začína vzorom, ktorý je sekvenciou prierezov profilov, jeden profil na sadu valcov. Profil valca je potom odvodený od profilu vzoru. Kvôli vysokým nákladom na súpravy valcov sa počítačové simulácie často používajú na vývoj alebo overenie konštrukcie valcov a optimalizáciu procesu tvarovania, aby sa minimalizoval počet valcovacích stojanov a namáhanie materiálu v konečnom produkte.

Valcované profily môžu ponúkať výhody oproti extrudovaným profilom podobného tvaru. Diely tvarované valcovaním môžu byť ľahšie a tenšie ako tie, ktoré sa vyrábajú extrúziou, a sú pevnejšie vďaka mechanickému vytvrdzovaniu v studenom stave. Diely môžu byť povrchovo upravené alebo lakované. Okrem toho je proces valcovania rýchlejší a energeticky efektívnejší ako extrúzia.

Existujúce stroje na valcovanie môžu pomocou rovnakých valcov vyrábať profily rôznych veľkostí a hrúbok materiálu. Zmeny veľkosti sa dosahujú manuálnym nastavením alebo počítačom riadeným menením vzdialenosti medzi valcami, čo umožňuje rýchle zmeny. Tieto špecializované frézy sú bežné v odvetví ľahkého rámovania, ktoré používa kovové čapy a koľajnice štandardizovaných profilov a hrúbok.

Napríklad jedna valcovňa môže vyrábať kovové kolíky z pozinkovaných oceľových plechov v rôznych rozmeroch (napr. 20 až 12 ga) s rôznymi veľkosťami pásu (napr. 3-5/8 palcov až 14 palcov), veľkosťami prírub (napr. 1-3/8 palcov až 2-1/8 palcov, 3 palcov), a/8 veľkosťami chlopní (3 palcov), v.).

Linky na valcovanie môžu byť nastavené v rôznych konfiguráciách na dierovanie a rezanie dielov v nepretržitej prevádzke. Na rezanie dielov na dĺžku môže byť linka konfigurovaná tak, aby používala vopred narezané matrice, pričom jednotlivé polotovary prechádzajú strojom na tvarovanie valcovaním, alebo lisovacie formy po vyrezaní, pričom profil sa po procese tvarovania valcovaním odreže.

Prvky, ako sú otvory, zárezy, razenie alebo strihané tvary, je možné pridať dierovaním na linke na tvarovanie valcov. Tieto vlastnosti dielu je možné použiť pri preddierovaní (pred začatím tvarovania valcom), pri vysekávaní v strednej línii (uprostred linky/procesu tvarovania valcovaním) alebo po vysekávaní (po dokončení tvarovania valcom).

Niektoré valcovacie linky obsahujú iba jednu z týchto aplikácií, dierovanie alebo odrezávanie, zatiaľ čo iné integrujú niektoré alebo všetky tieto aplikácie do jednej linky.
