Stroje na tvárnenie valcových zábradlí na diaľnici

Hlavné funkcie a technické vlastnosti:

1. Špeciálne vlnité tvarovanie

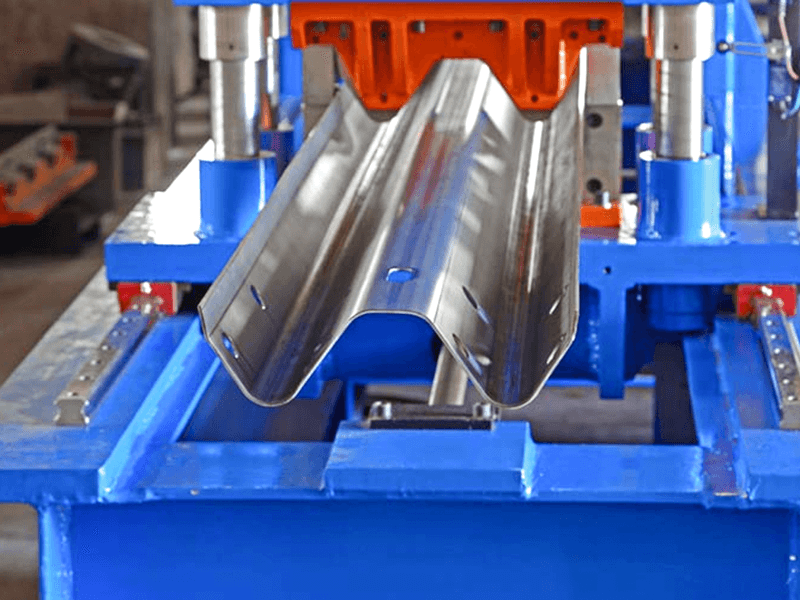

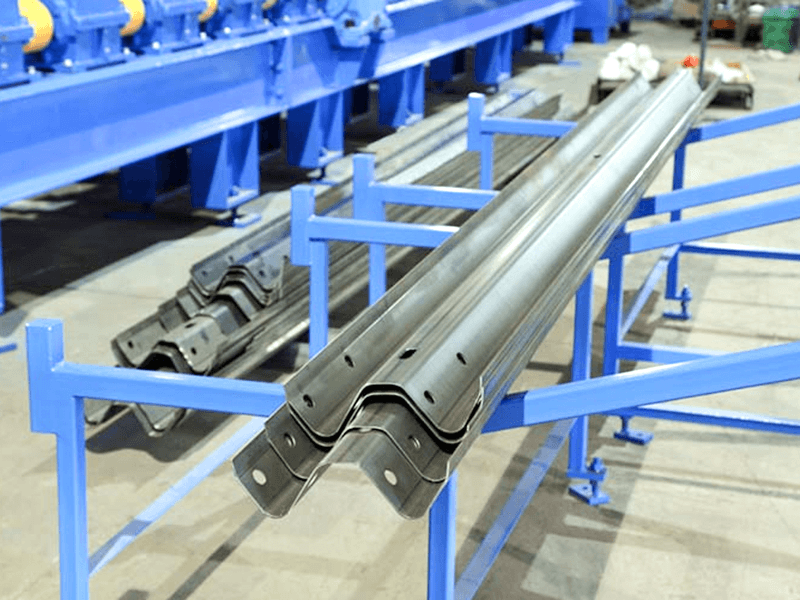

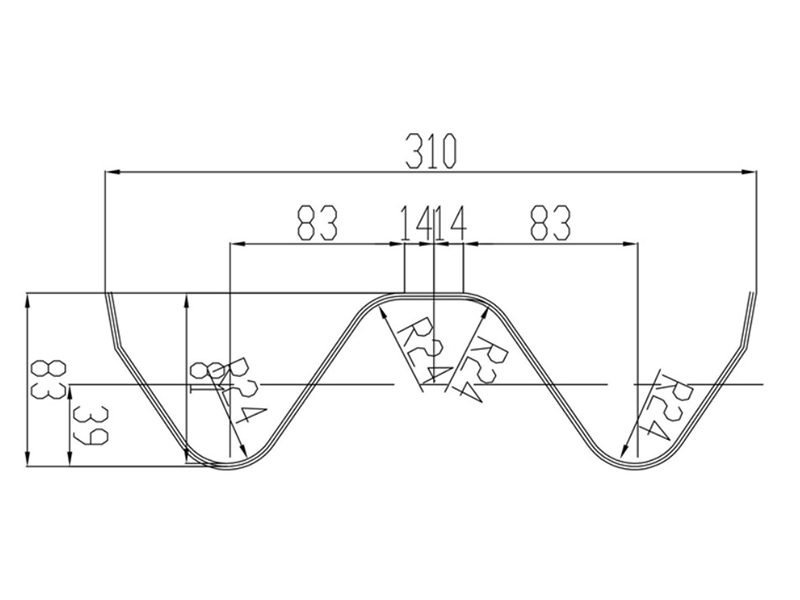

Dvojité zábradlie (W-Beam): Štandardný typ, s výškou zvlnenia 85 mm a hrúbkou dosky 3-4 mm, vhodné pre bežné cestné úseky.

Triple-Beam Guardrail (Troj nosník): Zosilnený typ, s výškou zvlnenia 85 mm a hrúbkou dosky 4 mm, vhodný pre vysoko rizikové úseky (ako sú mosty a zákruty).

Postupne prechodové ochranné zábradlie: Špeciálny valčekový systém dosahuje plynulý prechod z úzkeho na široký prierez (napríklad na začiatku konca cesty).

2. Spracovanie materiálu s vysokou pevnosťou

Použiteľné materiály: S350GD~S550GD vysokopevnostná pozinkovaná oceľ (pevnosť v ťahu 350-550 MPa), rozsah hrúbok 2,0-4,5 mm.

Tvarovací tlak môže dosiahnuť viac ako 800 ton, čo zaisťuje presnú plastickú deformáciu ocele pri vysokej pevnosti.

3. Ultra-vysokorýchlostná kontinuálna výroba

Traťové rýchlosti 60-120 m/min (cca 15-30 km za deň), vyhovujúce potrebám veľkých diaľničných stavieb.

Presnosť rezu servo lietajúcej píly ≤±0,5 mm zaisťuje hladké rezy bez otrepov.

5. Online dierovanie a značenie

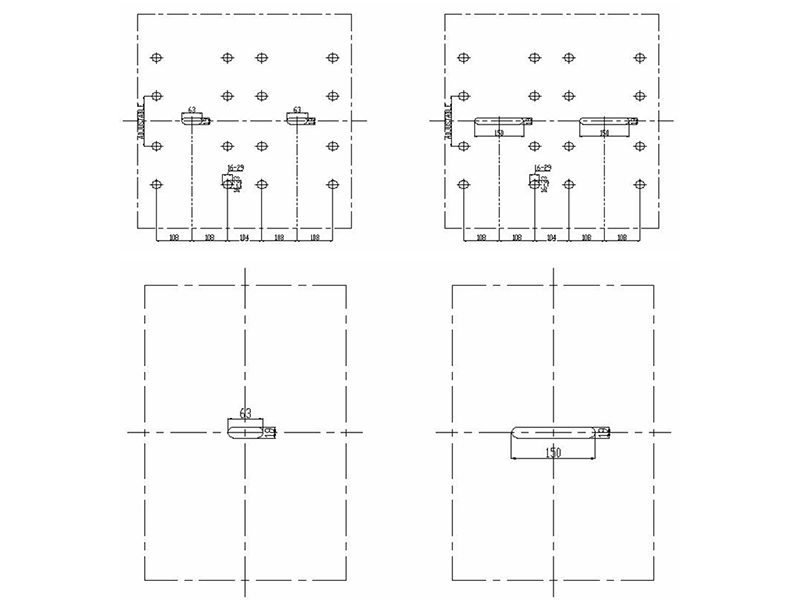

Súčasne dieruje spojovacie otvory (body na upevnenie skrutiek) a montážne otvory blokov proti zablokovaniu.

Voliteľné laserové značenie pre výrobné šarže/štandardné čísla (napr. GB/T 31439).

Komponenty základnej výbavy:

Ťažký odvíjač: Kapacita 10-20 ton oceľových zvitkov, hydraulicky roztiahnuteľná a zasúvateľná cievka a automatické centrovanie.

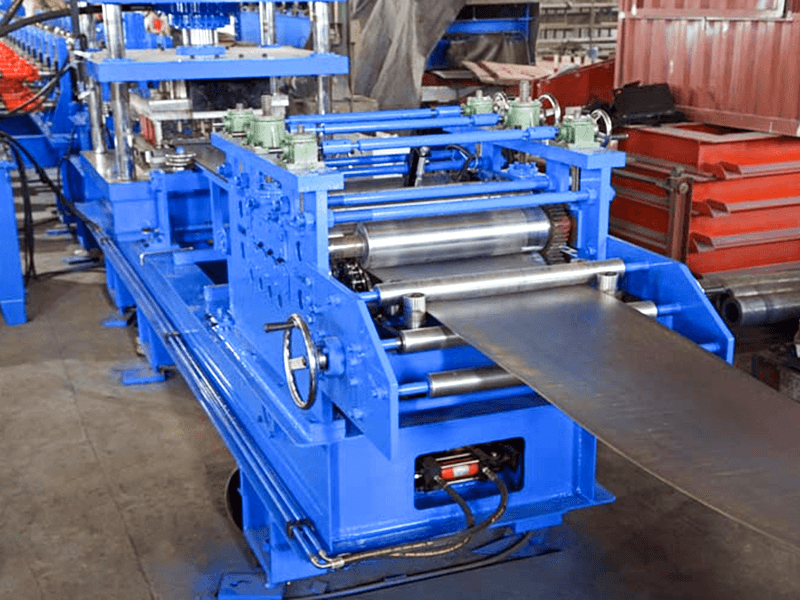

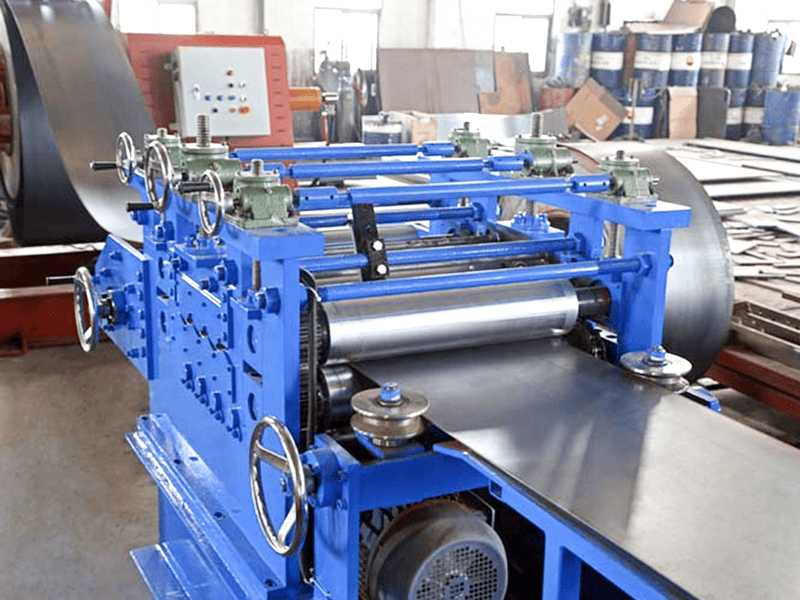

Deväťvalcový vyrovnávač: Eliminuje namáhanie cievky a dosahuje toleranciu rovinnosti ≤1 mm/m.

Vodiaci servopodávač: Vysoko presná fotoelektrická korekcia odchýlky zaisťuje, že pás vstupuje do oblasti tvarovania v priamej línii.

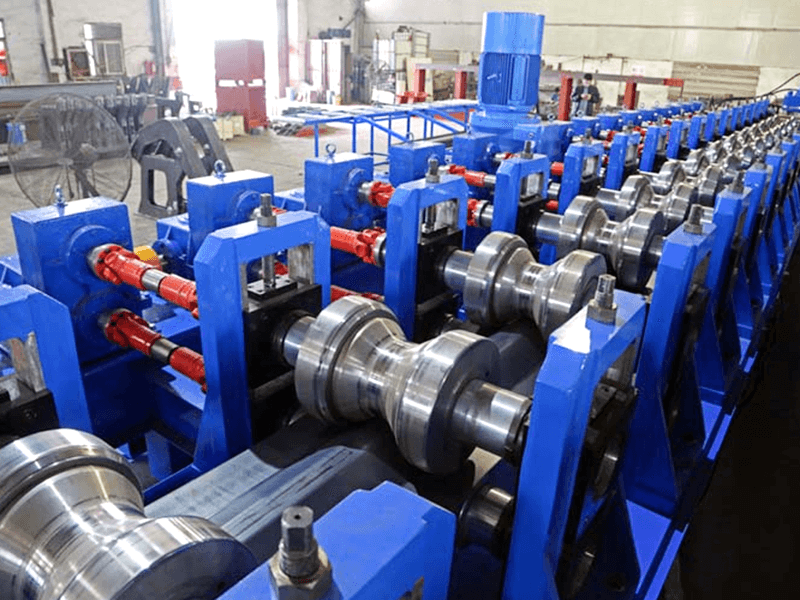

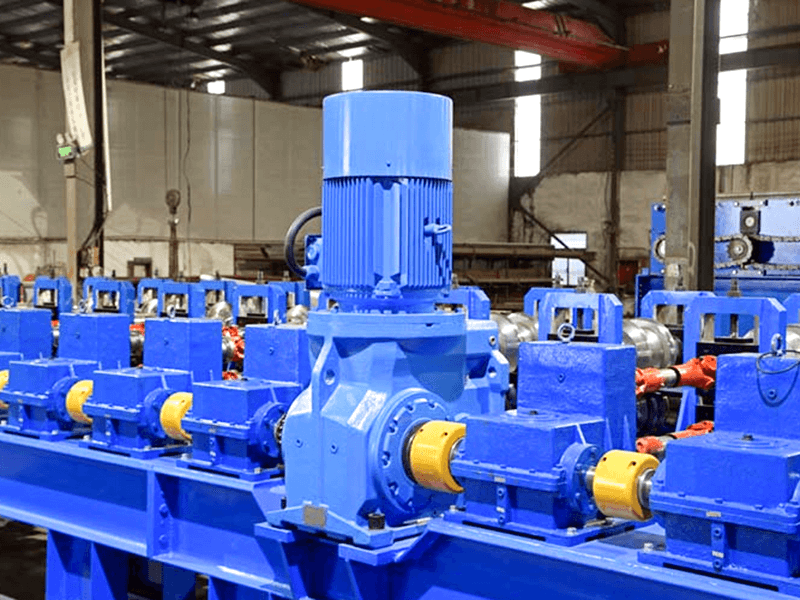

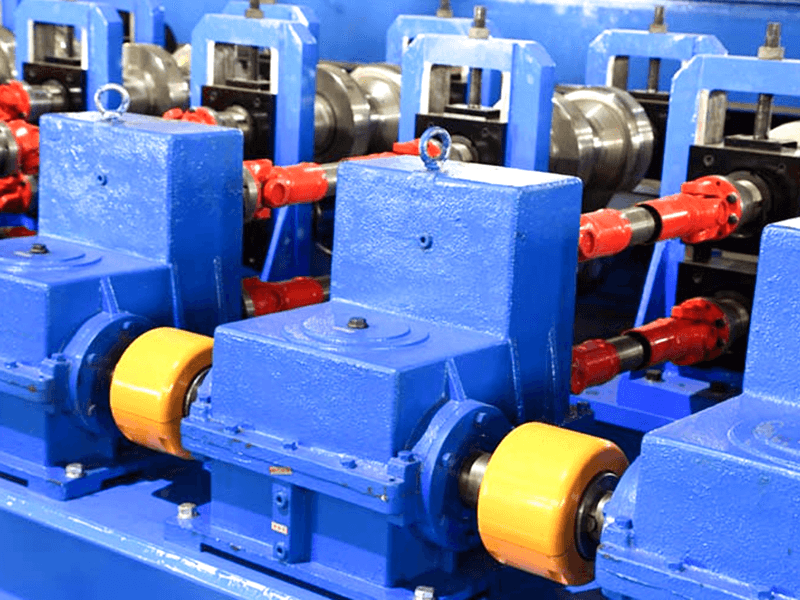

Tvárniaci stroj (jadro): 16-25 sád karbidových valcov (vytvrdených Cr12MoV), ktoré vykonávajú progresívne tvárnenie v troch stupňoch:

• Predohýbanie → Lisovanie zvlnenia → Kalibrácia veľkosti

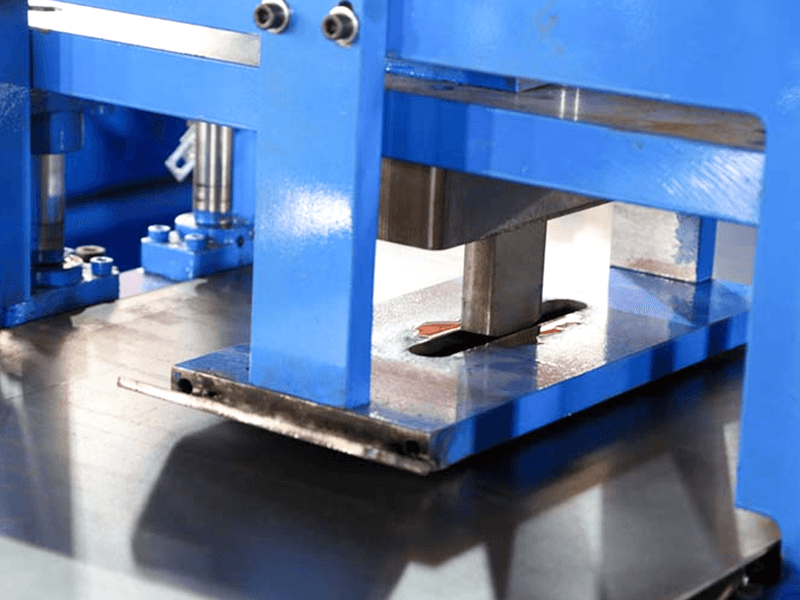

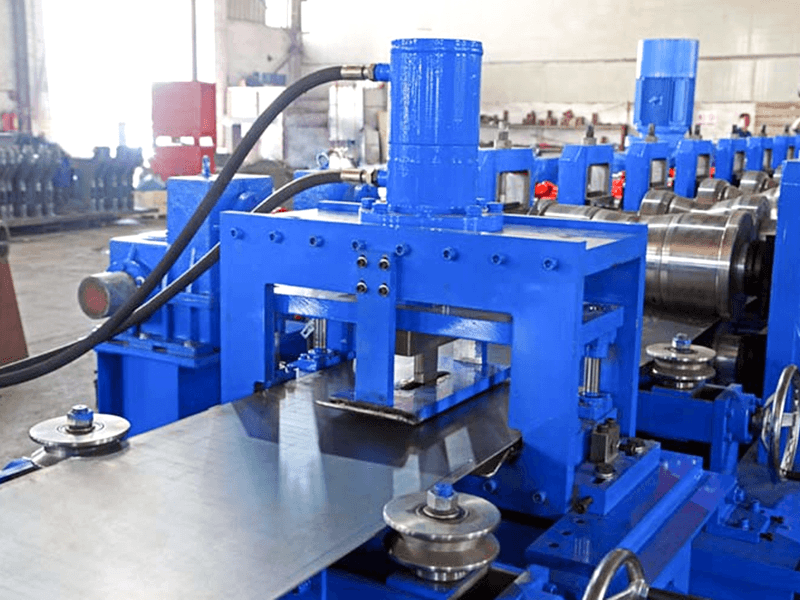

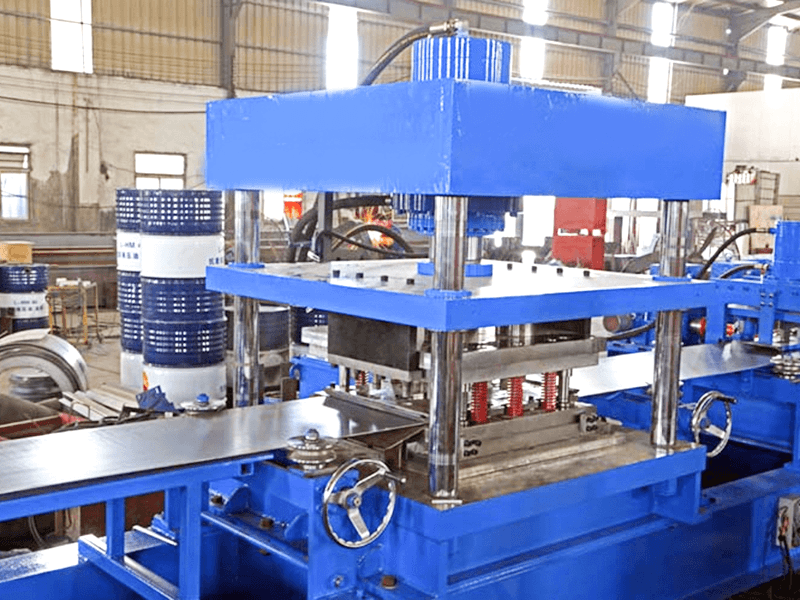

Online dierovací systém: Hydraulický/servopohon, rýchla výmena matrice, tolerancia rozstupu otvorov ±0,2 mm.

Dynamické rezanie lietajúcou pílou: Pílový kotúč sa pohybuje synchrónne s ochranným krytom s chladiacou kvapalinou, aby sa zabránilo prehriatiu.

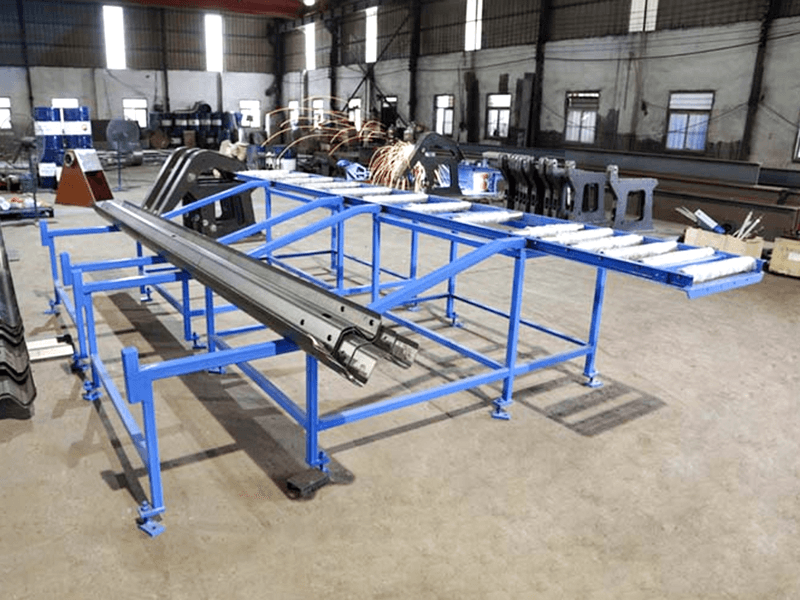

Automatický paletizátor: Paletizácia pomocou robotického ramena alebo hydraulického tlačného taniera s nastaviteľnou výškou stohu (zvyčajne 2,5 metra).

Inteligentný riadiaci systém: Priemyselná dotyková obrazovka PLC, integrujúca nastavenie parametrov, diagnostiku porúch, výrobné štatistiky a podporu vzdialeného monitorovania internetu vecí.

Hodnota odvetvia:

Efektívnosť inžinierstva: Jedna výrobná linka dokáže vyrobiť až 5 000 kilometrov zvodidla ročne, čo spĺňa potreby 100-kilometrovej výstavby diaľnic.

Vylepšená bezpečnosť: Presná štruktúra v tvare vlny umožňuje, aby sa zvodidlá počas kolízie zložili usporiadaným spôsobom, absorbovali kinetickú energiu a znížili počet obetí nehôd o viac ako 40 %.

Optimalizácia nákladov: V porovnaní s tradičnými segmentovanými lisovacími a zváracími procesmi šetrí 12 % materiálu a znižuje mzdové náklady o 60 %.
