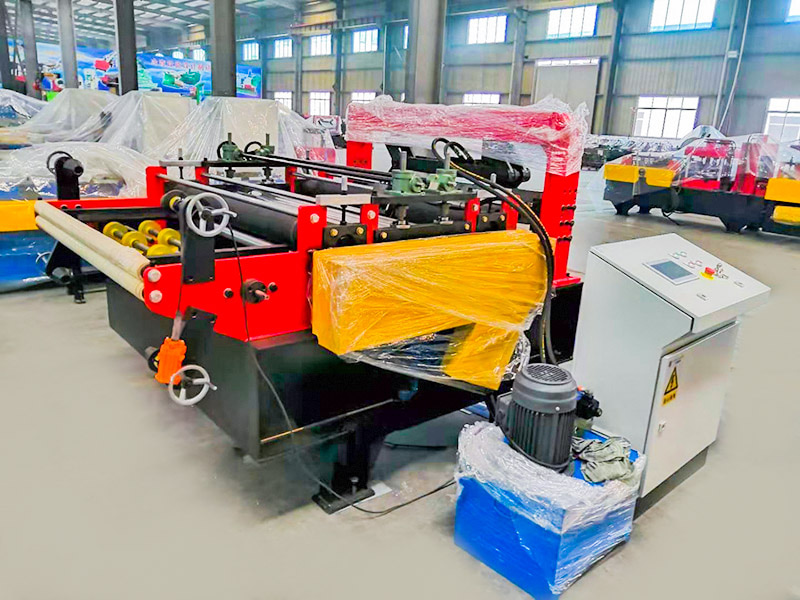

Jednoduchý stroj na vyrovnávanie a rezanie cievok je ekonomický stroj typu dva v jednom na predbežné spracovanie plechov, ktorý ponúka jednoduchú štruktúru, základné funkcie a nízke náklady. Integruje sploštenie zvitkov a rezanie na dĺžku do jedinej, efektívnej výrobnej linky, čo umožňuje nepretržité spracovanie od zvitku po plochý plech. Navrhnuté pre malé, nízkorozpočtové aplikácie, rieši základné požiadavky „odvíjania, vyrovnávania a rezania na dĺžku.“
Jiangyin Hailong Machinery Factory je Jednoduchý stroj na sploštenie a rezanie cievok Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Jednoduchý stroj na sploštenie a rezanie cievok na predaj.
Hlavné funkcie:
Odvíjanie (odvíjanie): Podporuje a pomaly odvíja cievku, čím uvoľňuje napätie cievky.
Vyrovnávanie (vyrovnávanie): Mechanické valčeky eliminujú deformácie, ako sú zvlnené okraje, deformácie a vyklenutie, čím sa obnovuje rovinnosť.
Strihanie (rezanie na dĺžku): Reže kontinuálne podávaný (sploštený) kovový pás na jednotlivé listy na vopred nastavenú dĺžku.
Vlastnosti výbavy:
Jednoduchá štruktúra: Žiadne zložité automatizačné systémy, kompaktný mechanický dizajn a malé rozmery (zvyčajne 5-10 metrov na dĺžku).
Prevláda ručná prevádzka: Manuálne nakladanie zvitkov, nastavenie parametrov (ako je tlak vyrovnávacieho valca) a zber plechu závisia od skúseností operátora.
Funkčnosť je efektívna: Zameriava sa výlučne na odvíjanie a vyrovnávanie, chýbajú mu pokročilé funkcie, ako je automatická korekcia pásu, kontrola napätia a presné rezanie.
Nízke náklady: Cena je približne 1/5 až 1/3 plne automatickej vyrovnávacej linky (zvyčajne desiatky tisíc RMB).
Nízka spotreba energie: Výkon motora je relatívne nízky (zvyčajne 11 kW až 30 kW), vďaka čomu je vhodný pre malé dielne.
Typická štruktúra:

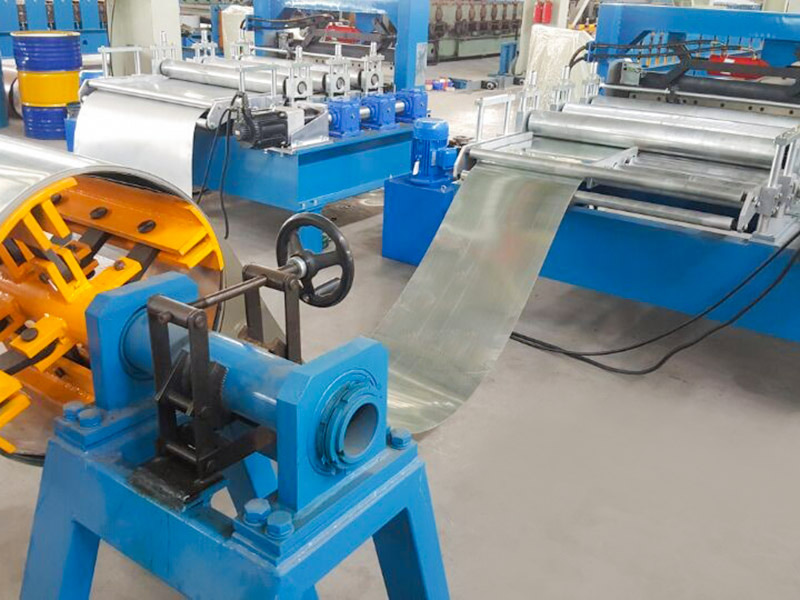

Odvíjací stojan: Jednoduchá kužeľovitá alebo konzolová konštrukcia s ručne sa rozširujúcim a sťahovacím kotúčom na zaistenie cievky.
Plošina podávača: Manuálne vedie pásovú hlavu do vyrovnávacieho stroja.

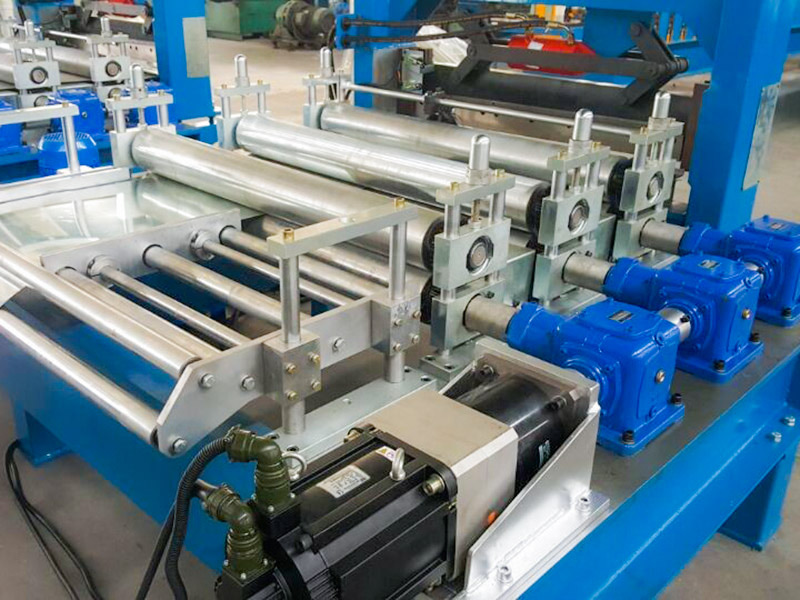

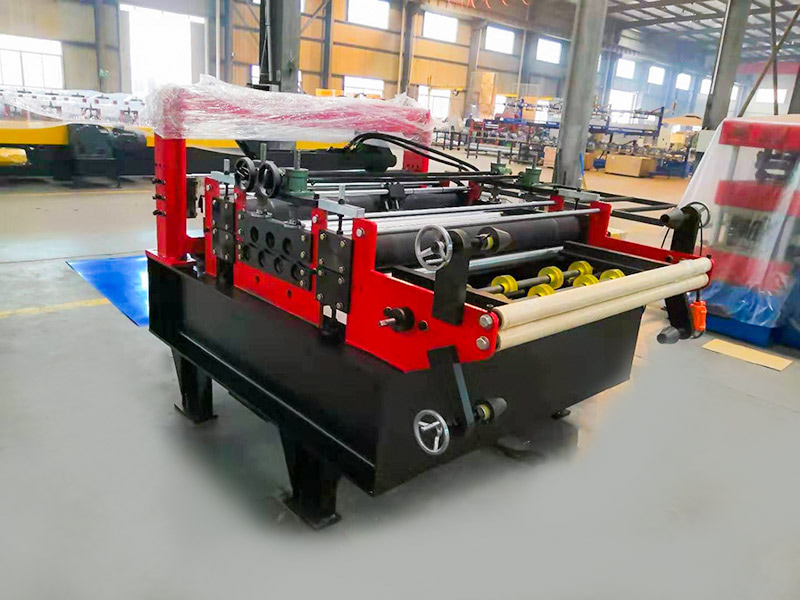

Vyrovnávacia jednotka: Základná jednotka obsahujúca 5 až 9 vyrovnávacích valcov (menej ako na pokročilých modeloch) koriguje deformácie ohýbaním valcov.

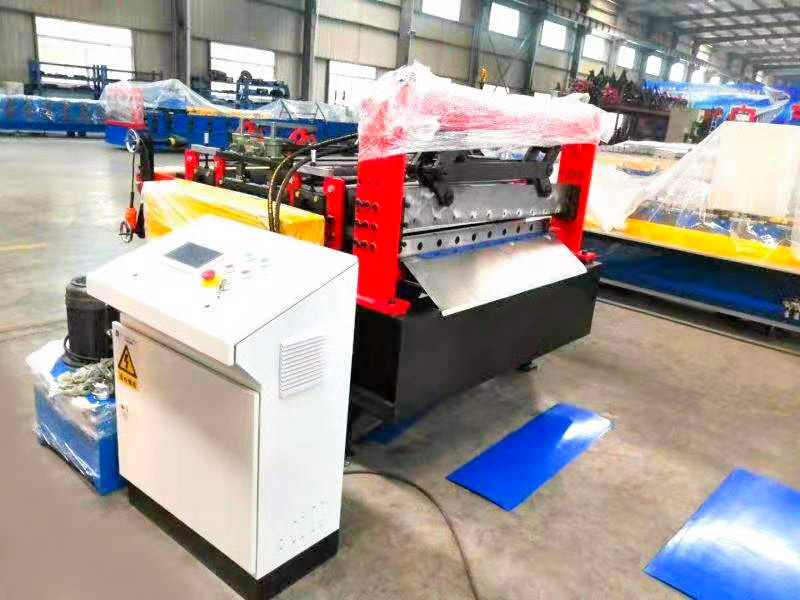

Strihacie zariadenie:
Hydraulické nožnice: Nízke náklady a jednoduchá údržba, vhodné pre hrúbky ≤ 3 mm (hlavná voľba).
Pneumatické nožnice: Ešte dostupnejšie, vhodné len pre plechy ≤1,5 mm (náchylné na deformáciu).
Stojan na strihanie: Prijíma vyrovnané listy na ručnú manipuláciu a stohovanie.
| Požiadavka na napájanie | Napätie | 380V/50Hz/3Ph (možno prispôsobiť) |
| Výkon hlavného motora | 7,5 kW | |
| Výkon rezačky | 5,5 kW | |
| Rýchlosť výroby | 10-15 m/min | |
| Hrúbka Štruktúry | 18 mm | |
| Priemer hriadeľa | 80 mm | |
| Drive | Výstroj | |
| H Oceľ | 400 mm | |
| Obrazovka | HMI | |
| Typ rezania | Nastavenie dĺžky a rezanie stĺpikov | |
| Kontrolný systém | PLC Siemens | |
| Inštalačný rozmer (závisí od konečného dizajnu) | 3,6 m × 1,5 m × 1,2 m | |
| Celková hmotnosť (približne) | 3,0 tis. $ $ | |
