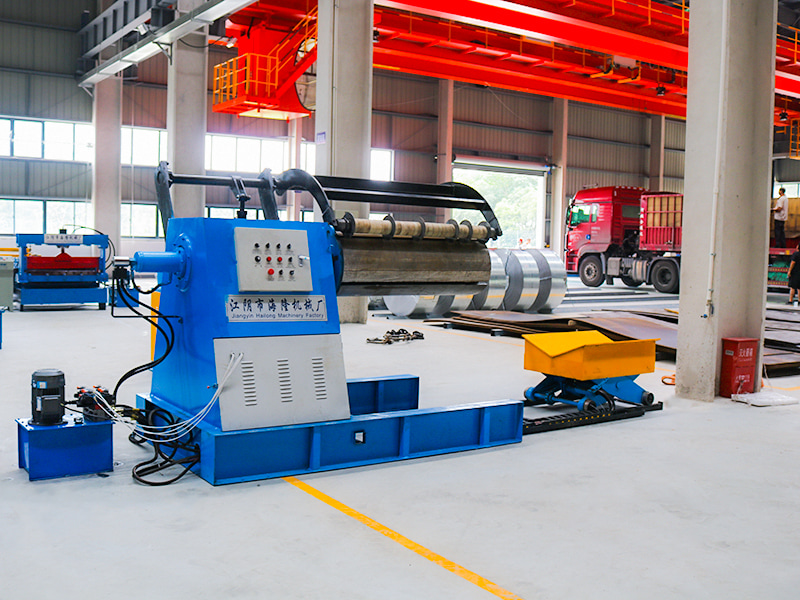

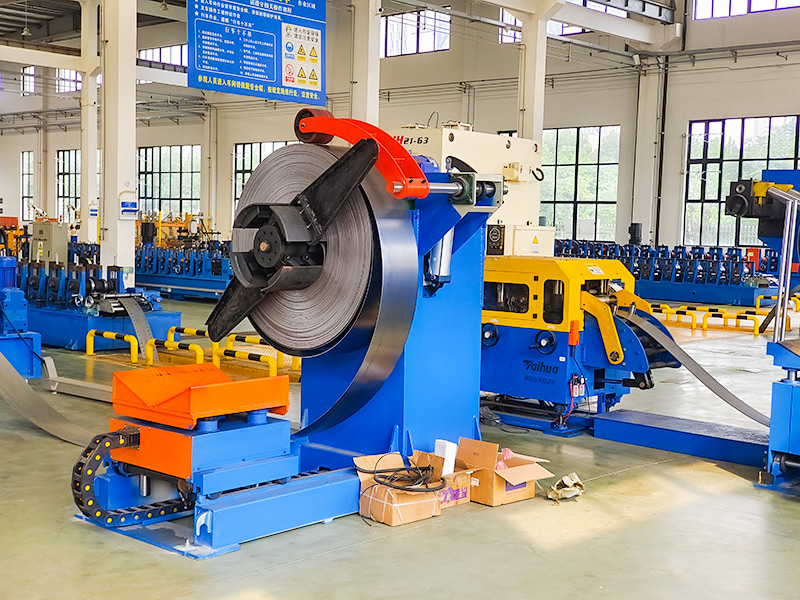

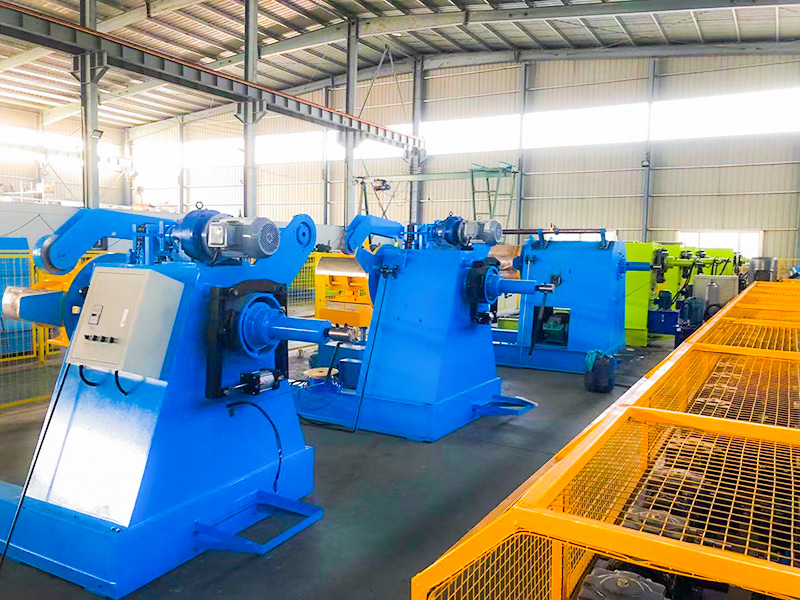

Hydraulický odvíjač oceľovej cievky je kľúčovým zariadením používaným v linkách na spracovanie plechu (ako sú linky na tvarovanie valcov, rezacie linky, linky na rezanie na dĺžku a lisovacie linky) na podporu, odvíjanie a ovládanie kovových zvitkov (oceľ, hliník, meď atď.). Jeho hlavnou črtou je použitie hydraulického systému ako primárneho spôsobu napájania a ovládania.
Jiangyin Hailong Machinery Factory je Hydraulické odvíjače oceľovej cievky Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Hydraulické odvíjače oceľovej cievky na predaj.
Hlavné komponenty:
Rám/Základňa: Podporuje celú jednotku.

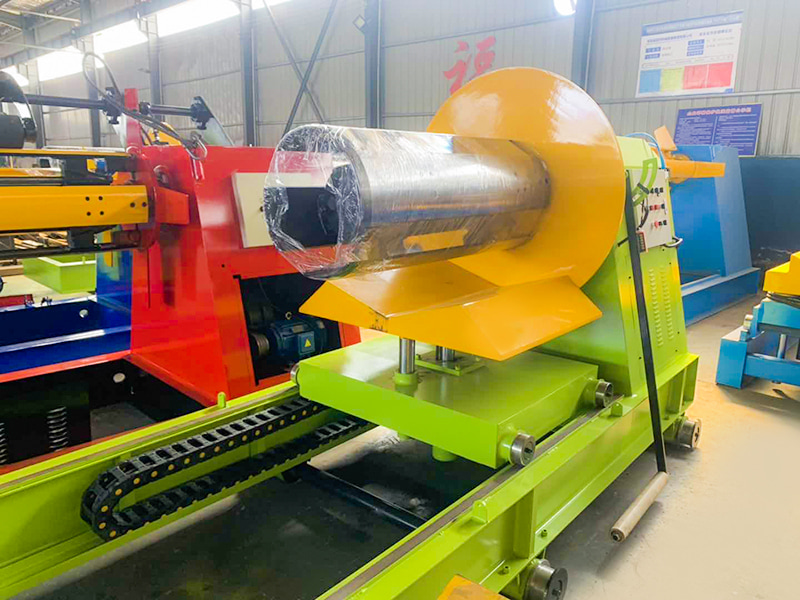

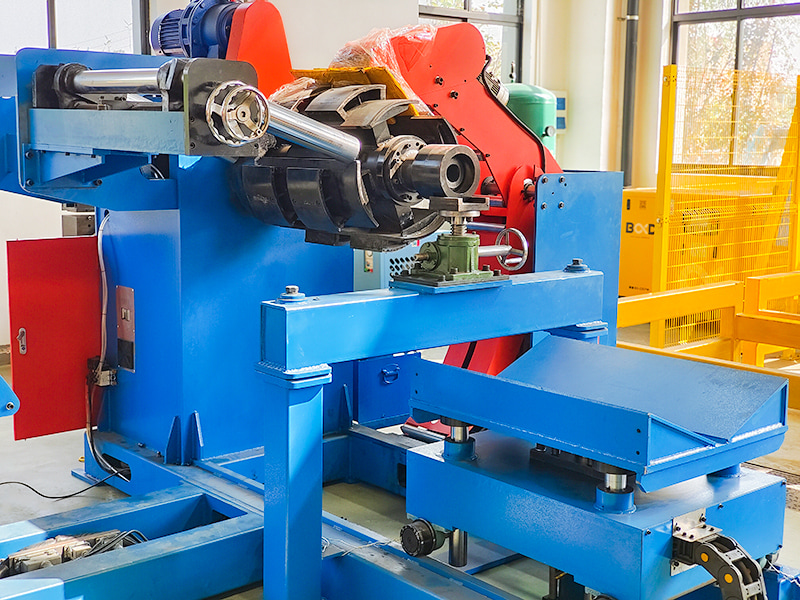

Hydraulický rozťahovací a sťahovací navijak: Hlavný komponent obsahujúci hydraulický valec a rozťahovací a sťahovací mechanizmus (sektorové dosky, pyramídové puzdrá atď.).
Vreteno a ložiská: Podporujte rotáciu cievky.
Prítlačné rameno (prítlačný valec): Prítlačné rameno poháňané hydraulickým valcom tlačí na vonkajší krúžok cievky.
Nosné rameno/nosný vozík: Poskytuje pomocnú podporu pre cievku.
Brzdový systém: Odvíjacie napätie zvyčajne vytvára hydraulická kotúčová brzda alebo hydraulický motor.
Pohonný systém: Vreteno môže byť poháňané motorom a reduktorom alebo hydraulickým motorom.
Hydraulická stanica: Obsahuje hydraulické čerpadlo, motor, olejovú nádrž, bloky regulačných ventilov (smerové ventily, proporcionálne ventily/servoventily, tlakové ventily, prietokové ventily atď.), chladič, filter atď.
Elektrický riadiaci systém: PLC, dotyková obrazovka (HMI), senzory (spínače priblíženia, kódovače atď.) atď., ktoré sa používajú na prijímanie príkazov, monitorovanie stavu a presné ovládanie činnosti hydraulického systému.
Pomocné zariadenia: Ako napríklad zariadenie na centrovanie cievky (CPC) a okrajové vodidlá.
Prehľad pracovného postupu:
Nakladanie cievky: Žeriav alebo vozík zdvíha cievku na podporné rameno/vozík odvíjača. Podperné rameno sa zdvihne alebo sa vozík pohne, aby sa cievka vyrovnala približne so stredom cievky.
Vloženie a napnutie cievky: Navijak (v stave so zmenšeným priemerom) sa vloží do vnútorného otvoru cievky. Hydraulický systém poháňa cievku, aby sa roztiahla a pevne podopiera vnútornú stenu cievky.
Rameno navijaka/zasúvanie vozíka: Podporné zariadenie sa spúšťa alebo pohybuje.
Prítlačné rameno nadol: Hydraulický valec poháňa prítlačné rameno (prítlačný valec) nadol a stláča vonkajšiu vrstvu cievky.
Navliekanie a napínanie: Operátor alebo automatizovaný systém ťahá hlavu pásu cez nasledujúce zariadenie (ako je napr. rovnačka). Brzdový systém sa aktivuje, aby vytvoril požadované odvíjacie napätie.
Operácia odvíjania: Výrobná linka sa spustí a vreteno (poháňané elektrickým alebo hydraulickým motorom) otáča cievkou a cievkou, aby sa odvíjala. Prítlačné rameno sa postupne zdvíha so zmenšujúcim sa priemerom cievky, zatiaľ čo brzdový systém nepretržite poskytuje stabilné napätie.
Vybíjanie: Keď je cievka vyčerpaná, prítlačné rameno sa zdvihne, cievka sa hydraulicky stlačí a nosné rameno/vozík cievky sa presunie do podpernej polohy, aby sa odstránilo prázdne jadro cievky, čím sa pripraví na ďalší cyklus.
| Typ | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Šírka materiálu (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Hrúbka materiálu (mm) | 3 | ||||
| Vnútorný priemer (mm) | φ450 ～ 530 | ||||
| Vonkajší priemer (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Hmotnosť (kg) | 2500 ～ 20 000 | 3000 ～ 20 000 | 3000 ～ 20 000 | 3000 ～ 20 000 | 3000 ～ 20 000 |
| Rýchlosť (m/min) | 15 | ||||
| Rozširujúce sa | Hydraulická expanzia | ||||
| Hmotnosť stroja (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Sie stroja (mm) | 1,7 × 1,3 × 1,4 | 1,8 × 1,4 × 1,4 | 2,0 × 1,5 × 1,6 | 2,5 × 1,8 × 1,8 | 3,0 × 2,0 × 2,0 |
| Sila | AC 3Ph 380V (možno prispôsobiť) | ||||
