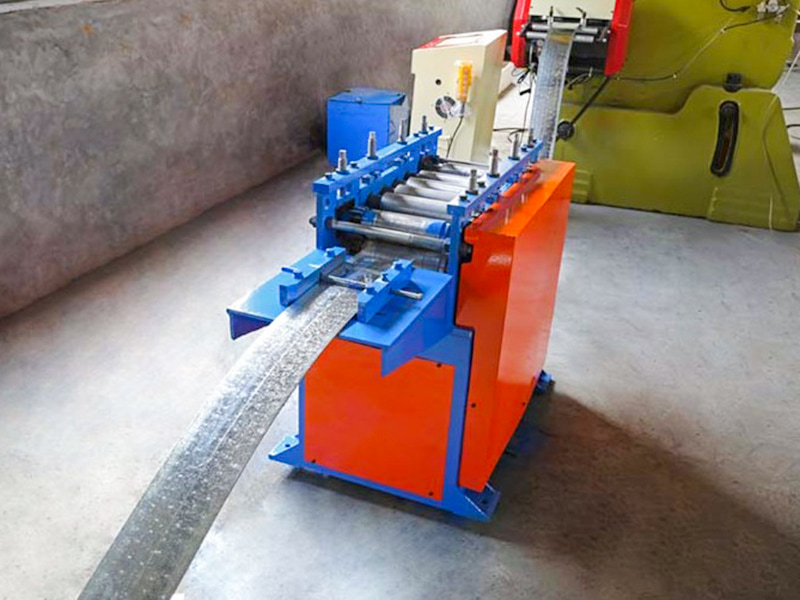

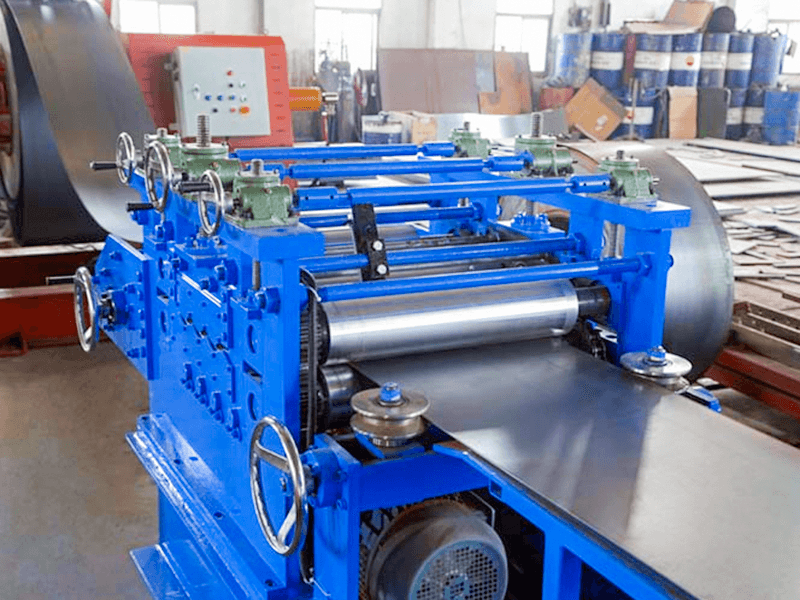

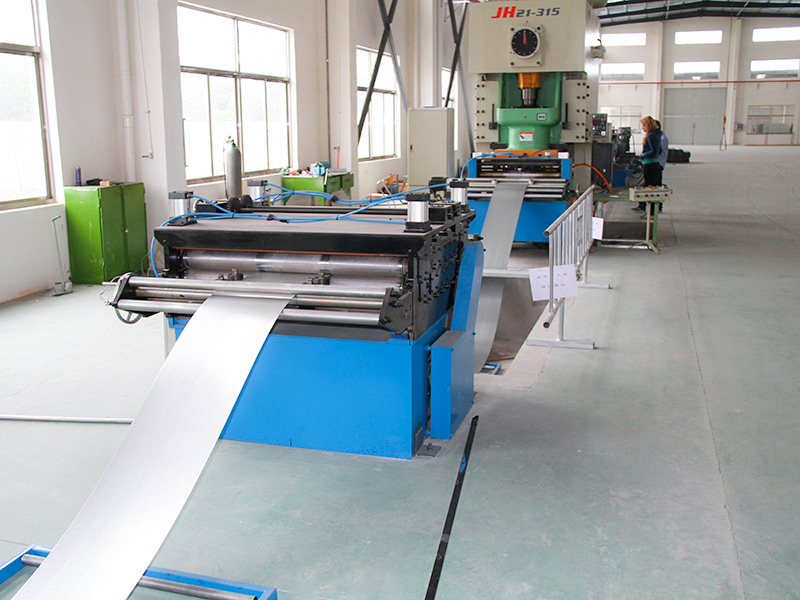

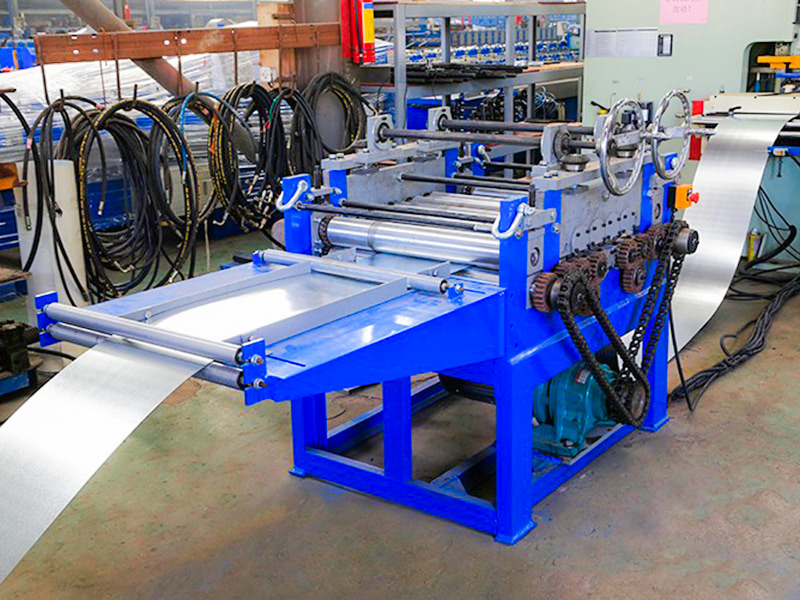

Stroje na vyrovnávanie oceľových cievok (tiež známe ako vyrovnávač alebo rovnačka) vo výrobnej linke na formovanie valcovaním za studena sú kľúčovým zariadením umiestneným za odvíjačom a pred tvárniacim strojom. Je to rozhodujúce zariadenie na predbežné spracovanie na zabezpečenie kvality finálneho produktu. Jeho hlavnou úlohou je prejsť kovový pás (plech), ktorý má po odvinutí ešte zvyškové napätie, ohyby, zvlnené okraje a vyklenutie, cez presne kontrolovanú viacstupňovú valcovaciu medzeru, čím sa pás podrobuje sérii klesajúcich spätných deformácií ohybu (sploštenie a narovnanie). To účinne eliminuje pôvodné ohyby, zvlnené okraje a vnútorné napätia v cievke, výsledkom čoho je plochý, rovný a bez napätia. To poskytuje kvalifikovanú surovinu pre následné presné tvarovanie, rezanie na dĺžku alebo dierovanie.
Jiangyin Hailong Machinery Factory je Stroje na vyrovnávanie oceľových cievok Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Stroje na vyrovnávanie oceľových cievok na predaj.
Základná štruktúra:
Rám: Robustná rámová konštrukcia.
Súprava horného/dolného vyrovnávacieho valčeka: Základný komponent. Typicky pozostáva z viacerých valcových valcov usporiadaných v striedavom vzore (bežne videný v nepárnych číslach, ako napríklad 9, 11, 13, 15, 17 alebo 21).
Horné valčeky: Typicky namontované na plne nastaviteľnom priečnom nosníku, z ktorých niektoré alebo všetky možno nezávisle nastaviť (pomocou ručného kolesa alebo motora).
Spodné valčeky: Zvyčajne pevné alebo len s niekoľkými nastaviteľnými valčekmi. Hnacie valčeky (poháňané motorom cez reduktor alebo prevodovku) sú zvyčajne umiestnené v spodnom rade.
Nastavenie medzery: Manuálne, elektricky alebo hydraulicky poháňaný tento mechanizmus presne nastavuje tlak horných valcov smerom nadol vzhľadom na spodné valce (t. j. vyrovnávací tlak/tlak vyrovnávania). Vysoko presné stroje umožňujú nezávislé nastavenie každého horného valca.
Pohonný systém: Motor, reduktor, spojka a rozvodná skriňa prevodoviek otáčajú niektoré alebo všetky spodné valčeky a ťahajú pás dopredu. Tento systém je zvyčajne synchronizovaný s rýchlosťou výrobnej linky.
Vodiace zariadenia: Bočné vodiace valčeky alebo vodiace dosky sú zvyčajne inštalované na vstupe a výstupe, aby sa zabránilo vychýleniu pásu.
Záložné valce (voliteľné): Pre stroje na vyrovnávanie širokých alebo hrubých plechov sú na zadnej (nepracovnej) strane pracovných valcov nainštalované podporné valce, aby sa zabránilo nadmernému vychýleniu.
Mazací systém: Maže valivé ložiská.
Ochranný kryt: Poskytuje bezpečnostnú ochranu.
| Typ | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Šírka (mm) | 200 | 300 | 400 | 500 | 600 |
| Hrúbka (mm) | 1,0 ～ 6,0 | ||||
| Reduktor | 1:30 | ||||
| Výkon motora (HP) | 5 | 5 | 7 | 7 | 7 |
| Spôsob úpravy | Šnekový prevod | ||||
| Nastavenie rýchlosti | Variabilná frekvenčná regulácia rýchlosti | ||||
| Nivelačný valec priem. | ￠90×7 (horné 4 nadol 5) | ||||
| Výkon (V) | AC 3Ph 380V | ||||
| Veľkosť stroja (D׊×V) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Hmotnosť stroja (kg) | 430 | 550 | 670 | 800 | 900 |
