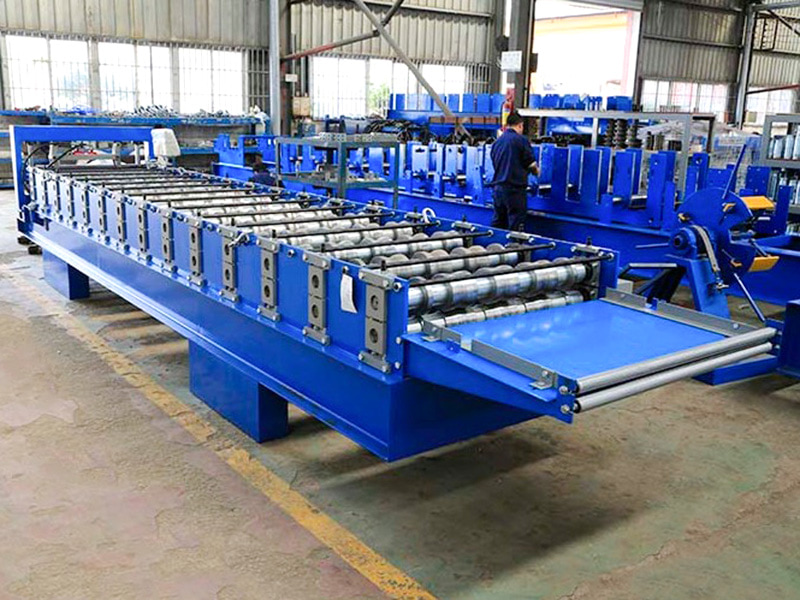

686 IBR Roll Forming Machine je stroj na spracovanie plechov špeciálne navrhnutý na nepretržitú výrobu strešných/stenových panelov 686 IBR. Ide o automatizovanú výrobnú linku navrhnutú na valcovanie kovových zvitkov prostredníctvom viacprechodového procesu valcovania pri izbovej teplote, čím sa vyrábajú kontinuálne, vysokorýchlostné vlnité kovové strešné/stenové panely, ktoré spĺňajú normu 686 IBR.
Jiangyin Hailong Machinery Factory je Stroje na tvárnenie plechov IBR s vysokou stabilitou typu 686 Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Stroje na tvárnenie plechov IBR s vysokou stabilitou typu 686 na predaj.
Kľúčové vlastnosti a použitie tohto zariadenia zahŕňajú:
Vysoko špecializované: Valcovacie matrice sú špeciálne navrhnuté tak, aby vytvárali presný tvar zvlnenia 686 IBR.
Vysoká účinnosť: Môže pracovať nepretržite, zvyčajne rýchlosťou 20-40 m/min alebo vyššou, čím spĺňa potreby veľkoobjemovej výroby.
Vysoko prispôsobivý: Môže spracovať oceľové alebo hliníkové plechy rôznych hrúbok (bežne v rozsahu od 0,4 mm do 1,2 mm) a nátery (galvanizované, galvanizované a vopred natreté PVDF/polyester).

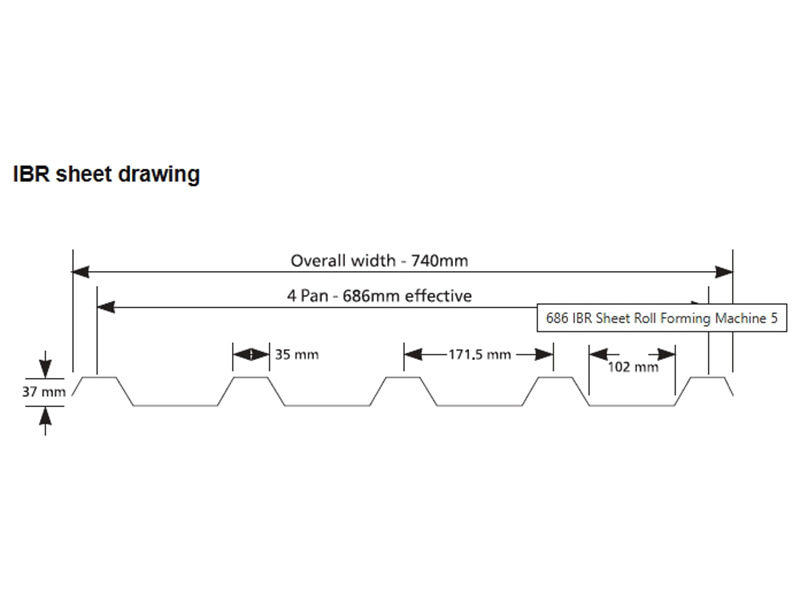

Presné tvarovanie: Tvar, výška a rozstup vĺn sú zaručené v súlade s normou 686. Normy IBR zaisťujú pevnosť, výkon lapača a konzistentný vzhľad listových materiálov.
Rezanie na dĺžku: Vybavené rezacím zariadením, tvarované plechové materiály môžu byť presne rezané na nastavenú dĺžku.
Automatizované riadenie: Riadiaci systém PLC alebo CNC sa používa na nastavenie a monitorovanie parametrov, ako je rýchlosť výroby, dĺžka a počet.
Hlavné aplikácie: Tieto systémy slúžia predovšetkým v stavebníctve a priemysle stavebných materiálov, najmä výrobcom kovových strešných a stenových systémov alebo rozsiahlym inžinierskym projektom, a používajú sa na výrobu strešných krytín a obkladov stien pre veľké budovy, ako sú priemyselné závody, sklady, štadióny, nákupné centrá a poľnohospodárske stavby.
Medzi základné komponenty zvyčajne patria:
Nakladač/Odvíjač: Nakladá a odvíja kovovú cievku.

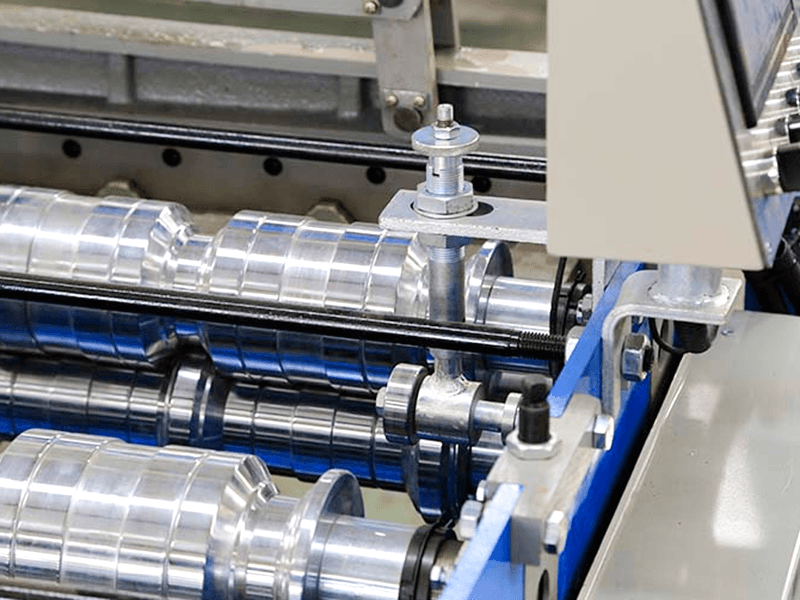

Vodiace/vyrovnávacie zariadenie: Zabezpečuje, aby pás vstúpil do oblasti tvarovania rovno.

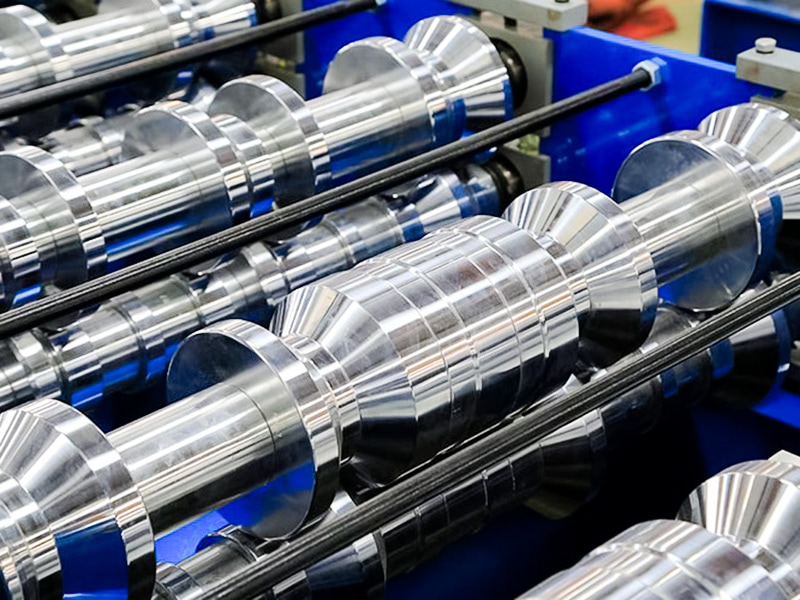

Multi-štandardný tvarovací rám: Základný komponent, každý rám obsahuje jeden alebo viac párov horných a spodných tvarovacích valcov, ktoré sú zodpovedné za postupné ohýbanie kovu.

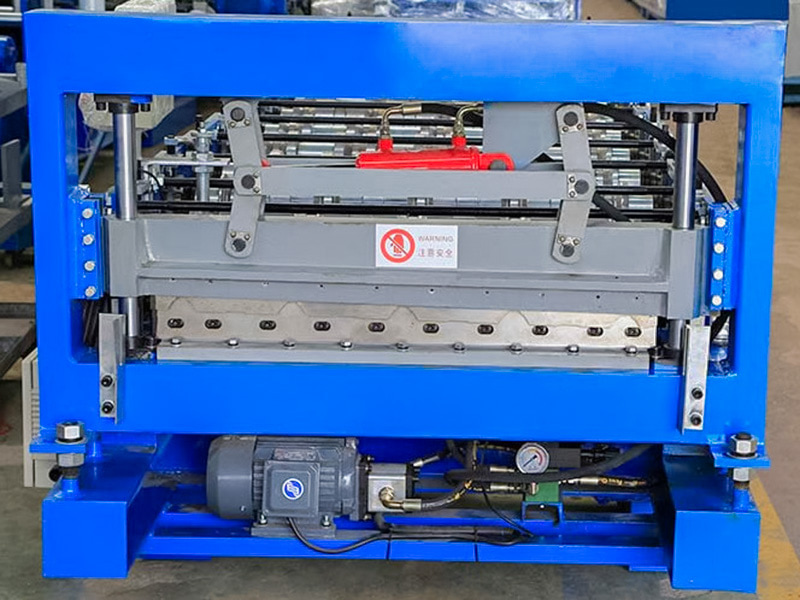

Rezacie zariadenie: Typicky hydraulické lietajúce nožnice alebo dorazové nožnice, presne reže pásové materiály na nastavenú dĺžku, keď sa pohybujú.
Systém vybíjania/stohovania: Zhromažďuje a stohuje vytvorené a narezané listy.

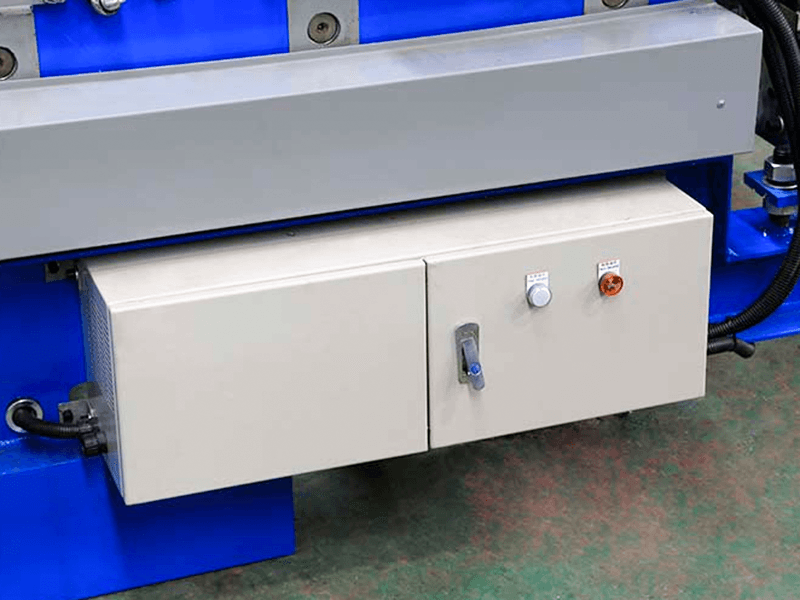

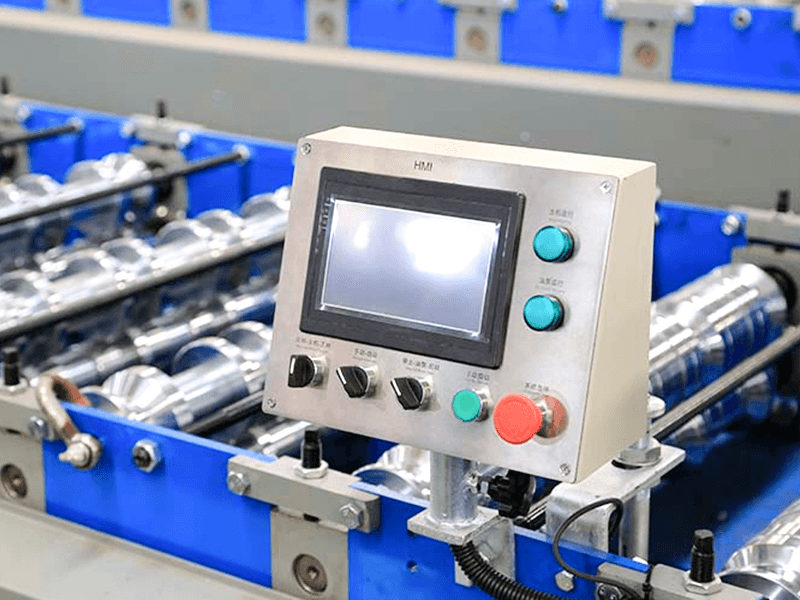

Riadiaci systém (PLC): Riadi rýchlosť chodu, dĺžku rezu, počítanie atď. celej výrobnej linky.
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.36 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Vysoko kvalitná oceľ 45# | Jemné obrábanie, kalené |
| Hlavný hriadeľ | φ75，45# Oceľ | Jemné obrábanie, kalené |
| Vytváranie skupín | 20 | |
| Výkon hlavného motora | 5,5 kW | |
| Spôsob pohonu | Reťazový pohon | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 4 kW |
| Rezaná čepeľ | Cr12MoV | Kalené, HRC58-62 |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 18 metrov | |
| Hmotnosť zariadenia | Okolo 6 ton | |
| Hrúbka suroviny | 0,3-0,8 mm | Q235 galvanizovaná cievka |
| Rýchlosť výroby | 10~12 m/min | |
