Stroje na tvárnenie kanálov so solárnou vzperou

Hlavné funkcie a technické vlastnosti:

Rôznorodá prispôsobivosť prierezov

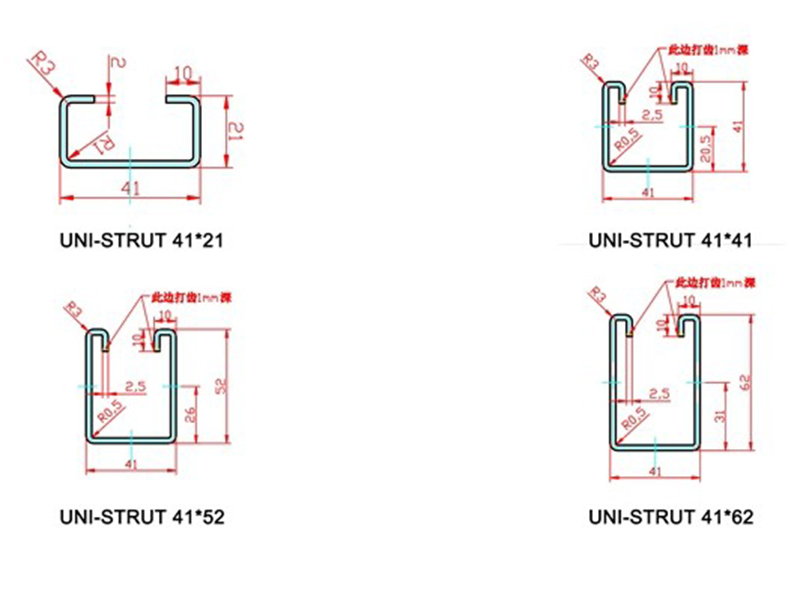

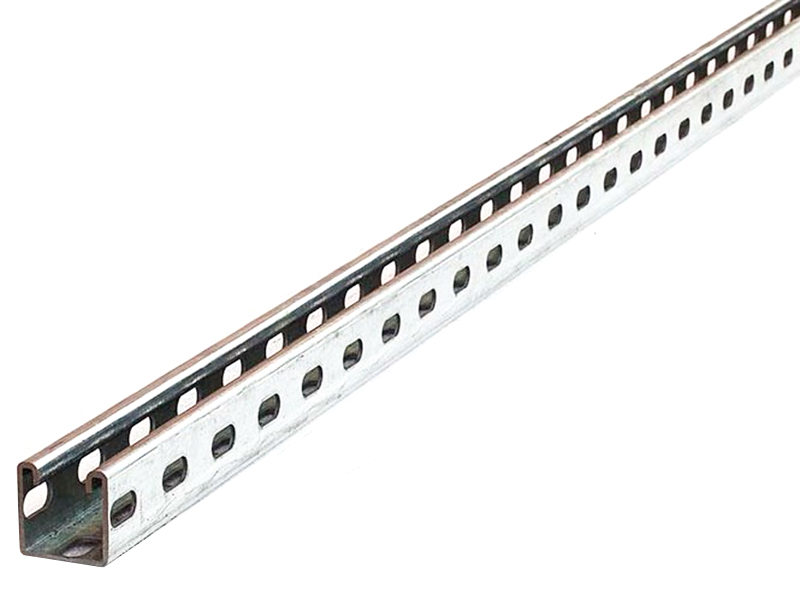

Solárna koľajnica: v tvare C/U so štrbinami, používaná na upevnenie svoriek fotovoltaického panelu.

Vaznica: v tvare Z alebo v tvare Σ, nesúca hlavné konštrukčné zaťaženie.

Objímka uzemňovacej skrutky: Štvorcová alebo okrúhla rúrka so spojovacími otvormi, ktorá sa používa na ukotvenie uzemňovacieho stojana. https://example.com/pv-profile-types.png (Schéma: Bežné profily PV stojanov)

Vysoká pevnosť, ľahký dizajn

Hrúbka materiálu: 0,8-3,0 mm (2,0 mm pre hliníkovú zliatinu, 1,5-3,0 mm pre oceľ).

Pevnosť v ťahu: 550MPa vysokopevnostná oceľ (napr. S550GD AZ150) alebo hliníková zliatina 6061-T6.

30% zníženie hmotnosti po tvarovaní v porovnaní s profilmi valcovanými za tepla, čím sa znižujú náklady na dopravu a inštaláciu.

Záruka na proces odolný voči korózii

Zrkadlovo leštené valčeky (Ra ≤ 0,4 μm) minimálne mazanie na ochranu hliníkovo-horčíkovo-zinkového povlaku (≥ 150 g/m² AZ150).

Dynamická kompenzácia medzier medzi valcami zabraňuje poškriabaniu povrchu.

Inteligentná a flexibilná výroba

Systém rýchlej výmeny lisovníc: Vymeňte celú sadu valcov za ≤ 30 minút, pričom prepínajte medzi rôznymi prierezmi (napr. typ C na typ Z).

Technológia variabilného prierezu servopohonov: Jedna výrobná linka môže vyrábať profily s rôznymi dĺžkami (napríklad lichobežníkové vodiace koľajnice pre svahy).

Komponenty základnej výbavy:

Dvojhlavý odvíjač: Automaticky prepína cievky, podporuje zmiešanú výrobu hliníkových a oceľových cievok a je vybavený korekciou EPC (Electronic Process Control).

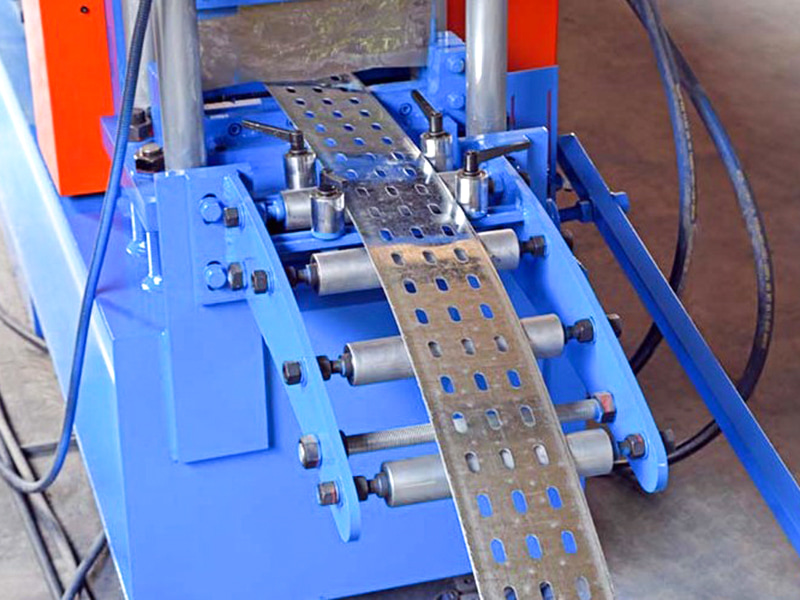

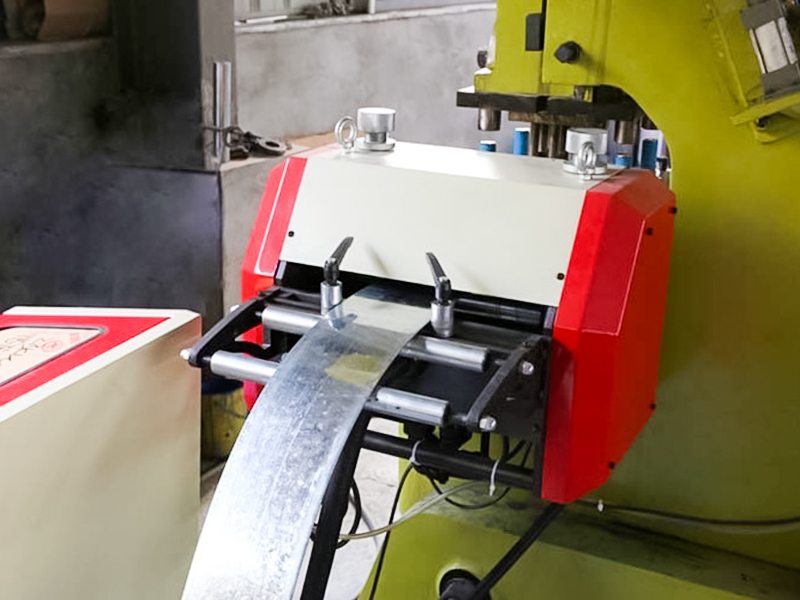

Vysoko presný rovnací stroj: 9-11 valcov vyrovnáva zvitky, čím sa eliminuje medza prieťažnosti a dosahuje sa rovnosť ≤0,5 mm/m.

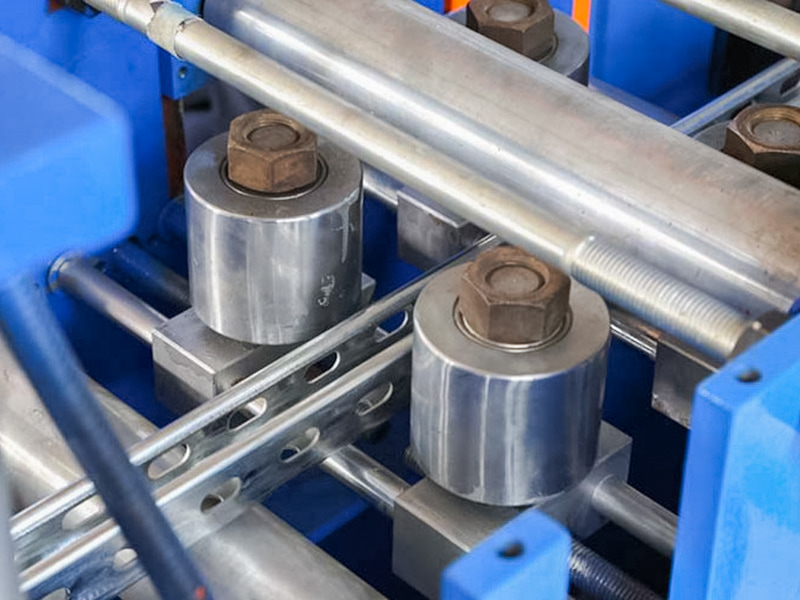

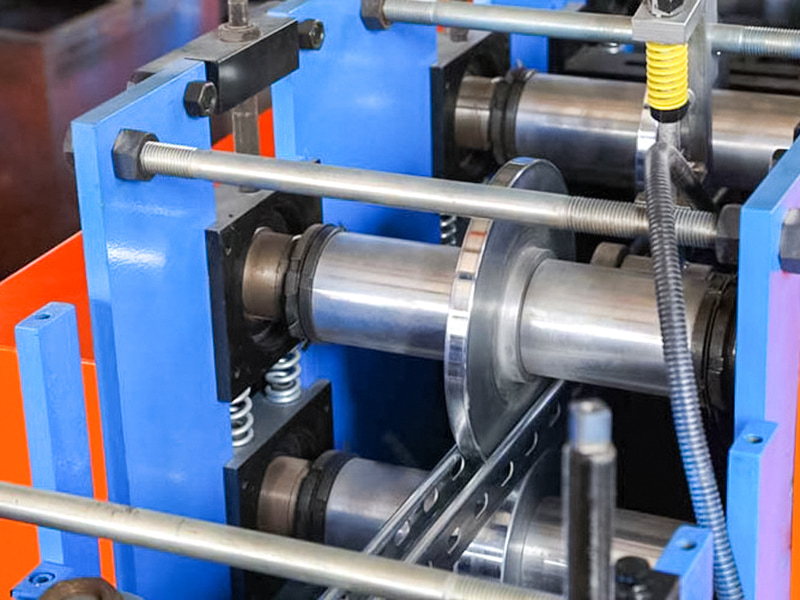

Formovanie hlavného rámu: 16-24 sád karbidových valcov (materiál SKD11), rozdelených do troch etáp:

• Preddierovanie → Tvarovanie za studena → Dimenzovanie a kalibrácia

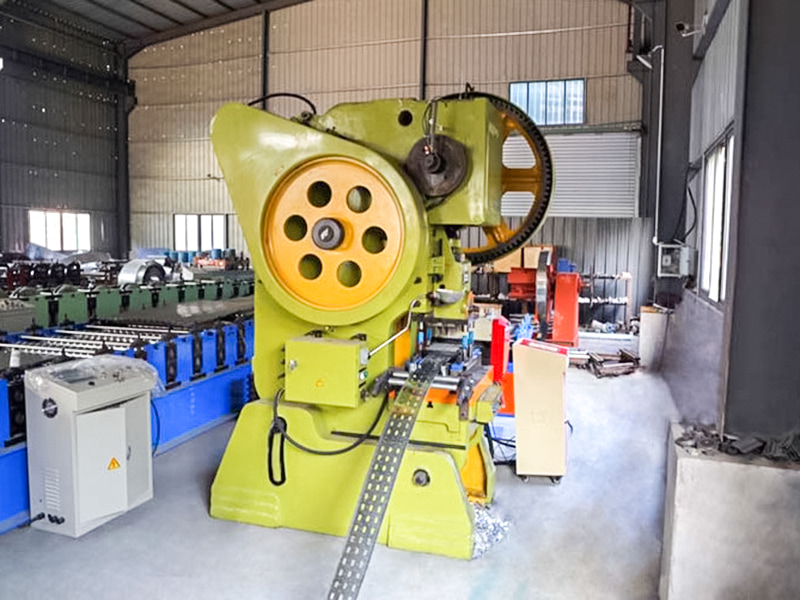

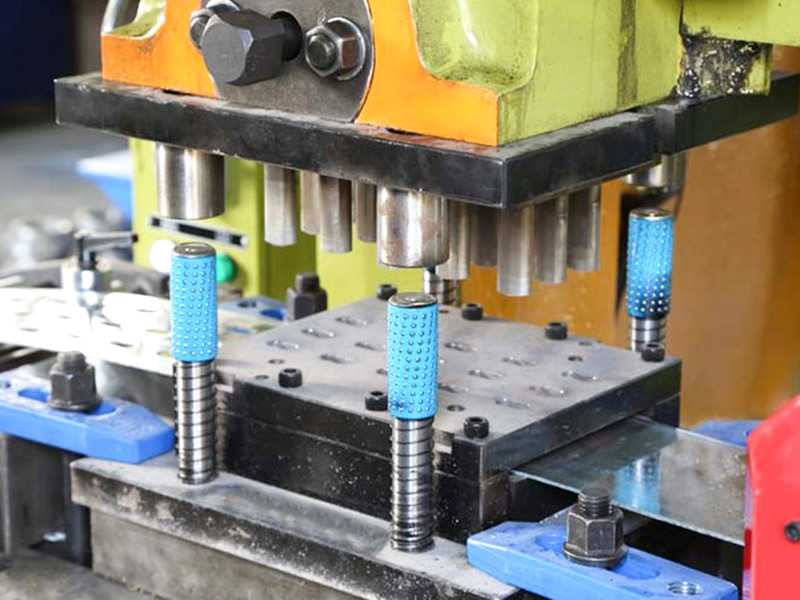

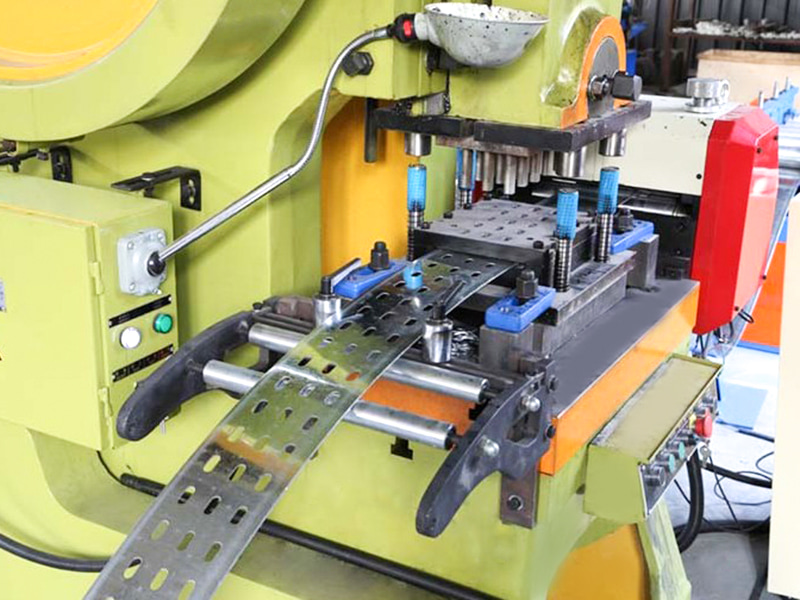

Online dierovacia/rezovacia jednotka: Servohydraulický systém súčasne dieruje spojovacie otvory, odtokové otvory a otvory pre uzemňovacie značky s presnosťou polohy otvoru ±0,2 mm.

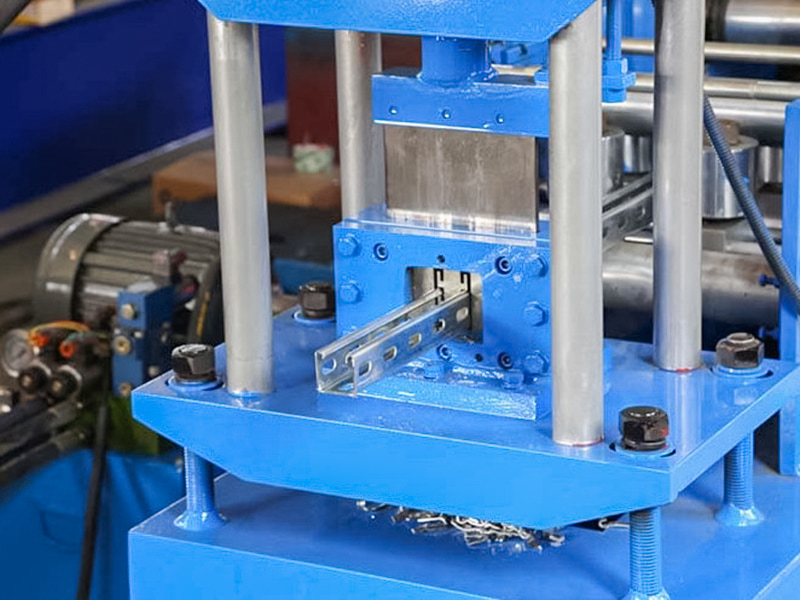

Rezanie so servosledovaním: Rezanie letmou pílou/laserom (špeciálne pre hliníkové zliatiny) zaisťuje rezy bez otrepov s toleranciou dĺžky ±0,3 mm.

Automatický paletizačný robot: Stohuje sekcie podľa typu profilu a je vybavený prísavkami proti poškriabaniu (s povrchovou úpravou).

Inteligentný riadiaci systém: integrovaný so systémom MES, monitorovanie spotreby energie/výnosu v reálnom čase a podpora pre diagnostiku na diaľku.
