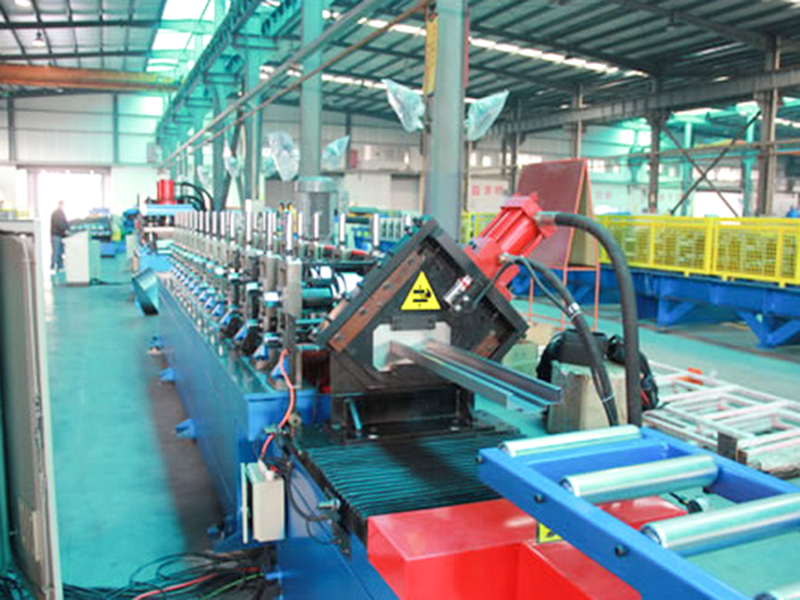

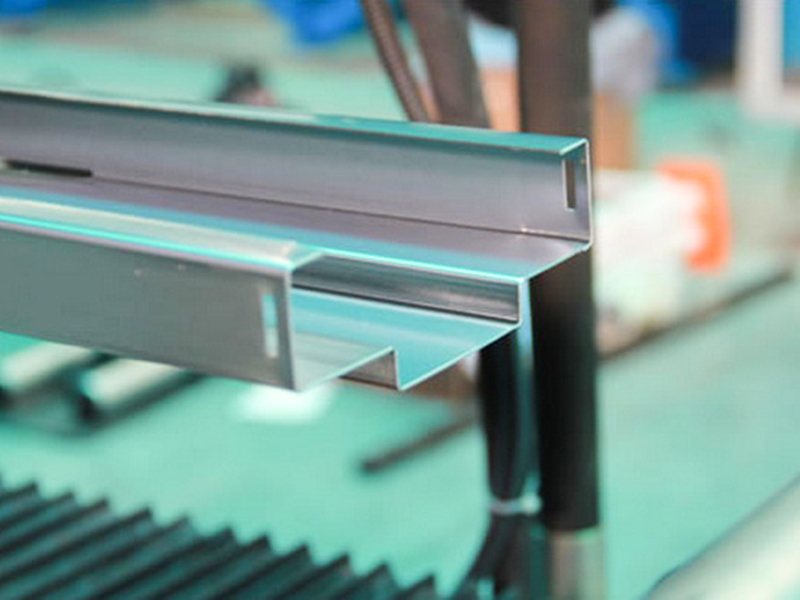

Stroj na tvárnenie zárubní je stroj na ohýbanie a valcovanie za studena špeciálne navrhnutý na výrobu dverných a okenných rámov (ako sú rámy oceľových bezpečnostných dverí, protipožiarnych dverí, garážových brán a priemyselných brán). Používa viacero presných valcov na nepretržité ohýbanie kovových pásov za studena (zvyčajne pozinkovaná oceľ, oceľ s farebným povlakom, nehrdzavejúca oceľ alebo hliníková zliatina), aby sa efektívne a presne vyrábali zložité profily s uzavretým alebo polouzavretým prierezom, ktoré sú potrebné pre zárubne.
Jiangyin Hailong Machinery Factory je Stroje na tvárnenie rámu dverí Dodávateľ v Číne. S viac ako 1200 vzťahmi so zákazníkmi obsluhujeme množstvo odvetví vlastným zariadením na valcovanie profilov, dodávame Stroje na tvárnenie rámu dverí na predaj.
Základné komponenty:

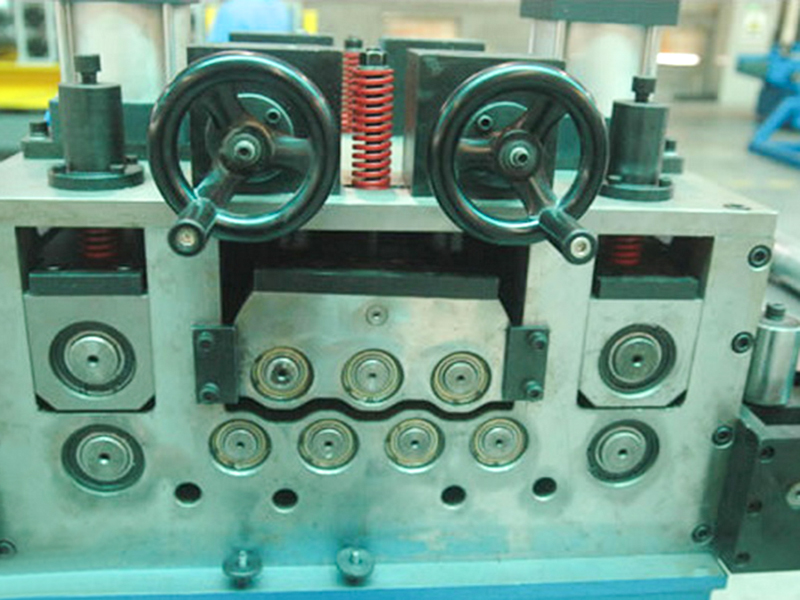

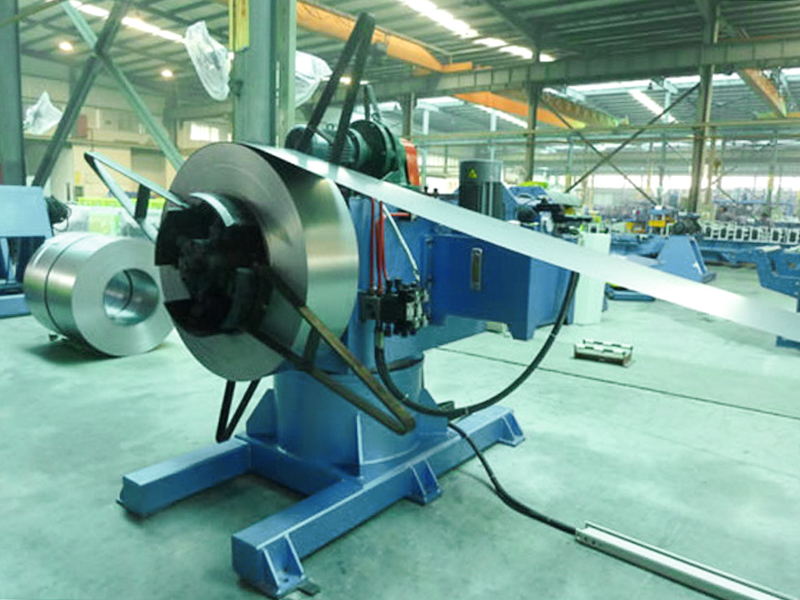

Odvíjač a vyrovnávač: Odvíja kovovú cievku a eliminuje napätie z krútenia, čím zaisťuje hladký prechod do oblasti tvarovania.

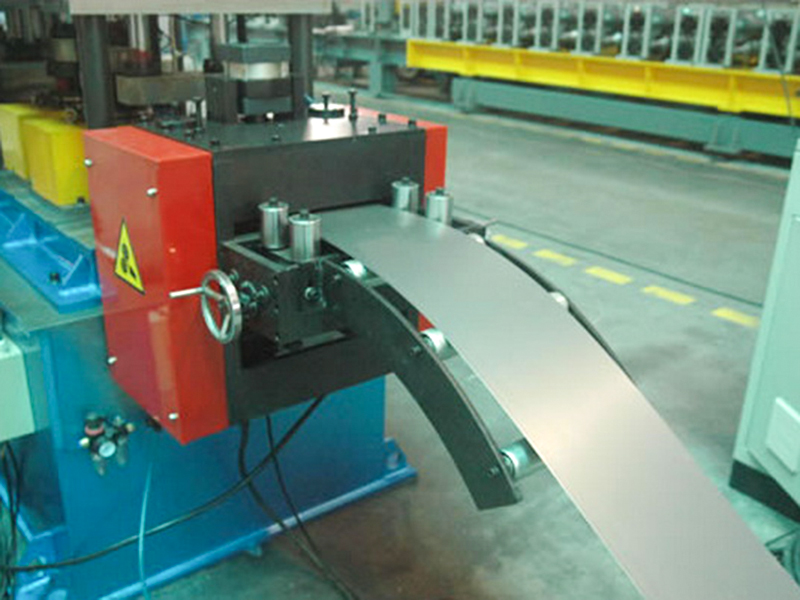

Vodiaci podávač: Presne vedie pás do prvej sady kotúčov, aby sa zabránilo odchýlke.

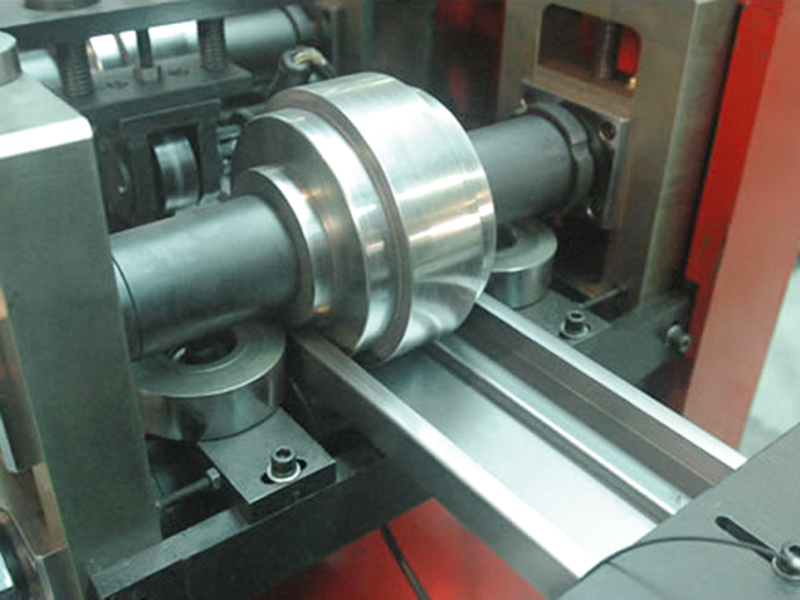

Hlavná formovacia jednotka (hlavný komponent): Viacero súprav kotúčov je usporiadaných v sekvenčnej postupnosti procesu, aby sa plochý plech postupne navíjal do prierezu rámu dverí.

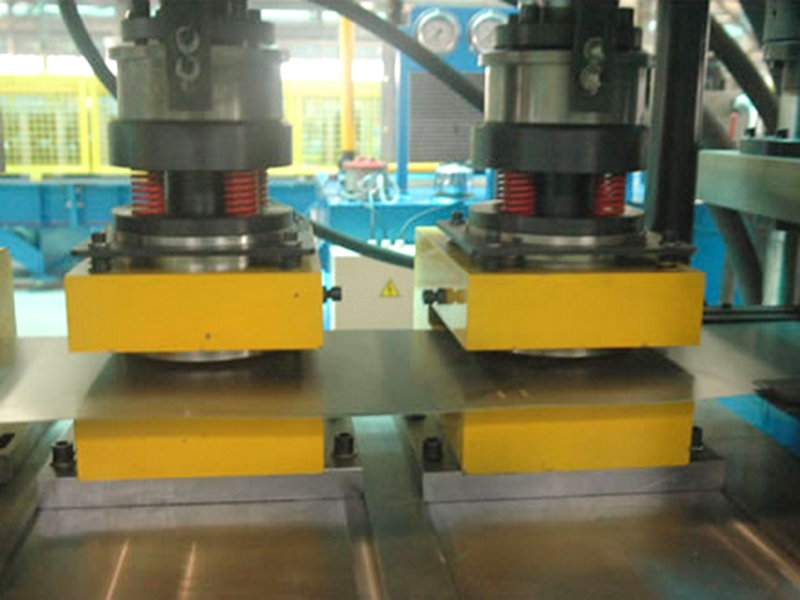

Inline dierovacia jednotka (voliteľná): Počas procesu tvarovania súčasne dieruje kľúčové dierky, otvory pre závesy alebo drenážne otvory, čím sa znižuje počet následných krokov.

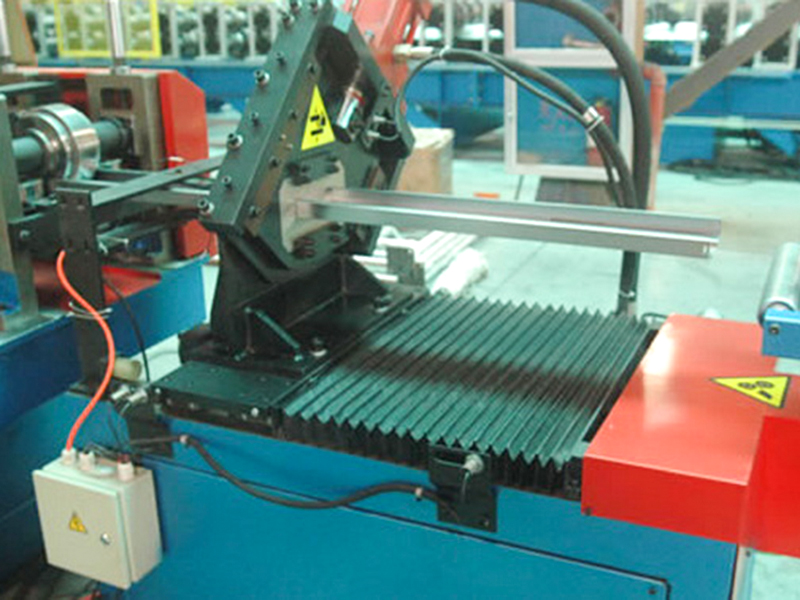

Servo rezací systém: Vysoko presné sledovanie rezu (lietajúca píla/hydraulické nožnice), výsledkom čoho sú hladké rezy bez otrepov s chybou dĺžky ≤±0,5 mm.
Automatický stohovač: Stohuje alebo prepravuje hotové rámy dverí, podporuje počítanie a balenie.
Riadiaci systém PLC s dotykovou obrazovkou: Nastavte parametre (dĺžka/rýchlosť/množstvo), monitorujte prevádzkový stav v reálnom čase a vykonajte diagnostiku porúch.
Hodnota priemyselnej aplikácie:
Nahradenie tradičných procesov: Nahradenie ručného ohýbania a zvárania, zníženie počtu krokov a nákladov o viac ako 30 %.
Zlepšenie konzistencie: Automatizovaná výroba eliminuje ľudské chyby a zabezpečuje zameniteľnosť veľkoobjemových zárubní.
Posilnenie konštrukčného výkonu: Kalenie za studena zvyšuje pevnosť profilu a predlžuje životnosť dverí a okien.
| Technické parametre | ||
| Položka | Parameter | Poznámka |
| Základňa stroja | Národná norma č.40 I-nosníková oceľ | Celková štruktúra zvárania |
| Materiál valčeka | Cr12MoV | Vákuové kalenie |
| Hlavný hriadeľ | φ75，45# Oceľ | Kalenie a temperovanie |
| Vytváranie skupín | 15 | |
| Výkon hlavného motora | 7,5 kW | |
| Spôsob pohonu | 1,2-palcový dvojitý reťazový pohon | |
| Režim Cut-Off | Hydraulické vypínanie | Výkon motora hydraulickej stanice je 11 kW |
| Režim dierovania | Hydraulické dierovanie | |
| Odvíjač | Záťaž 5 ton, s nakladacou plošinou | Výkon motora hydraulickej stanice je 2,2 kW |
| Kontrolný systém | PLC Siemens/Schneider | |
| Hydraulický systém | Značka BeiJin Huade | |
| Celková dĺžka výrobnej linky | Okolo 18 metrov | |
| Hmotnosť zariadenia | Okolo 5 ton | |
| Hrúbka suroviny | 0,6-1,2 mm | Q235 galvanizovaná cievka |
| Rýchlosť výroby | Viac ako 25 m/min. | |
